Alacsony berendezések kihasználtsága és hosszadalmas munkadarab-beállítási idő 5 tengelyes szerszámgépeken? A nullapontos gyorscserélő szerszámok teljesen kiküszöbölik a nem hatékony szerszámbeállítás fájdalmas pontját.

Bevezetés

High-end 5 tengelyes megmunkálás berendezések szabványos infrastruktúrává váltak precíziós forma , űrrepülés , új energetikai jármű , 3C precíziós alkatrész , hidraulikus szelepek és automatizálási gyártási ágazatok. Egyre több gyár fektet be jelentős mértékben a prémium díjakba 5 tengelyes megmunkálás centers , billenő forgóasztalos gépek és 5 tengelyes esztergamaró berendezések a termelési kapacitás bővítése érdekében. Egy széles körben elterjedt iparági fájdalom azonban továbbra is fennáll: sok nagy értékű 5 tengelyes szerszámgépek nem tudja teljesíteni a várt átbocsátást, hozamot és haszonkulcsot.

A tényleges termelési szinteken a statisztikák azt mutatják, hogy a hatékony fémforgácsolási idő a 5 tengelyes gépek gyakran kevesebb, mint a teljes üzemidő 40%-a. A gép állásidejének több mint 60%-át értéknövelt műveletek teszik ki, beleértve a kézi műveleteket is. központosítás , él megtalálása és szerszámbeállítás , szerelvény összeszerelés és szétszerelés, munkadarab nullapont kalibrálása , és köteg gyártásváltás .

Ahogy a modern gyártás felé tolódik többfajta, kis szériás, rövid átfutási idejű rendelési modellek esetében a hagyományos megmunkálási munkafolyamatok korlátai egyre hangsúlyosabbá váltak. A hosszú beállítási ciklusok a gép gyakori készenléti állapotát eredményezik; komplex ismételt befogása poliéder részek generál kumulatív befogási hiba ami méreteltérést és rossz felületi minőséget okoz; A megmunkálás minősége túlságosan függ a vezető kezelői tapasztalattól, ami instabil tétel-konzisztenciához és magas selejtkockázathoz vezet.

A legtöbb gyártó figyelmen kívül hagy egy kritikus tényt: a maximális termelékenységet 5 tengelyes berendezés nem kizárólag a gép hardver teljesítménye határozza meg, hanem a támogató munkatartó rendszer . A rögzítési és pozicionálási folyamatok iteratív frissítése nélkül még a legfelső szintű 5 tengelyes gépek sem tudják elérni tervezett pontossági és hatékonysági potenciáljukat. Stésardizált és kiforrott megoldásként a zérópontos gyorsváltós munkatartó rendszer hatékonyan oldja meg a lassú beállítást, instabil dátum és alacsony géphasználat , a precíziós gyárak alapvető frissítésévé válik Általános berendezések hatékonysága (OEE) és csökkenti tömeges törmelék árfolyamok.

1. Az 5-tengelyes gyártás hagyományos rögzítésének fő fájdalmas pontjai

Hagyományos feldolgozás támaszkodva pad satu és az egyedi dedikált lámpatesteket hagyományos tömeggyártási forgatókönyvekhez tervezték, és nem tudnak alkalmazkodni az áramhoz rugalmas gyártás követeli. A fő hátrányokat az alábbiakban foglaljuk össze:

1.1 Az elhúzódó átállási beállítás korlátozza a hatékony termelékenységet

A hagyományos munkafolyamatok ismételt kézi pozicionálást igényelnek, koordinátarendszer kalibrálása és szerszámkorrekció kompenzáció minden munkadarab cseréhez, kötegkapcsolóhoz és alkatrész utómunkához. Egyszeri beállítási idő az összetett szabálytalanokhoz 5 tengelyes alkatrészek gyakran meghaladja a 30 percet. A hibakereséshez szükséges gyakori leállások jelentősen csökkentik a hatékony vágási időt, és csökkentik a műhely általános működési hatékonyságát.

1.2 Az ismételt befogás kumulatív pontosságveszteséget okoz

A legnagyobb előnye 5 tengelyes megmunkálás Egyszeri befogás a többfelületű összeköttetések feldolgozásához. A hagyományos szerelvények azonban többszöri szétszerelést és áthelyezést igényelnek. Munkadarab áthelyezés a berendezések között és Koordináta mérőgép (CMM) átdolgozása folyamatoshoz vezet dátum eltolás, ami a tűréshatáron kívüli geometriai és helyzeti pontosságot eredményez. Ez hatalmas gazdasági veszteséget okoz a nagy értéknek űrrepülés components és precíziós formák.

1.3 Az egyedi rögzítések magas költségeket és alacsony sokoldalúságot biztosítanak

A változatos termelési igények kielégítése érdekében a gyáraknak exkluzív rögzítőelemeket kell testreszabniuk a különböző munkadarabokhoz, ami magas beszerzési költségeket, nagy raktárkihasználást és alacsony újrafelhasználási arányt jelent. Az egyedi berendezési tárgyak nem tudnak gyorsan alkalmazkodni az iteratív új termékrendelésekhez, ami jelentős szűk keresztmetszetet képez a rugalmas gyártásban.

1.4 A kézi tapasztalattól való nagymértékű függés akadályozza a szabványosítást

A hagyományos pozicionálás és szerszámbeállítás teljes mértékben a kezelői jártasságon múlik. Az új alkalmazottak képzési ciklusai hosszúak, és a termékek mérete és minősége nagymértékben ingadozik a műszak átadása során. A gyártási stabilitás szorosan kötődik a vezető technikusokhoz, ami lehetetlenné teszi a szabványosított és megismételhető tömeggyártást.

2. Nullapontos gyorsváltó munkatartás: szabványos 5-tengelyes megmunkálási megoldás

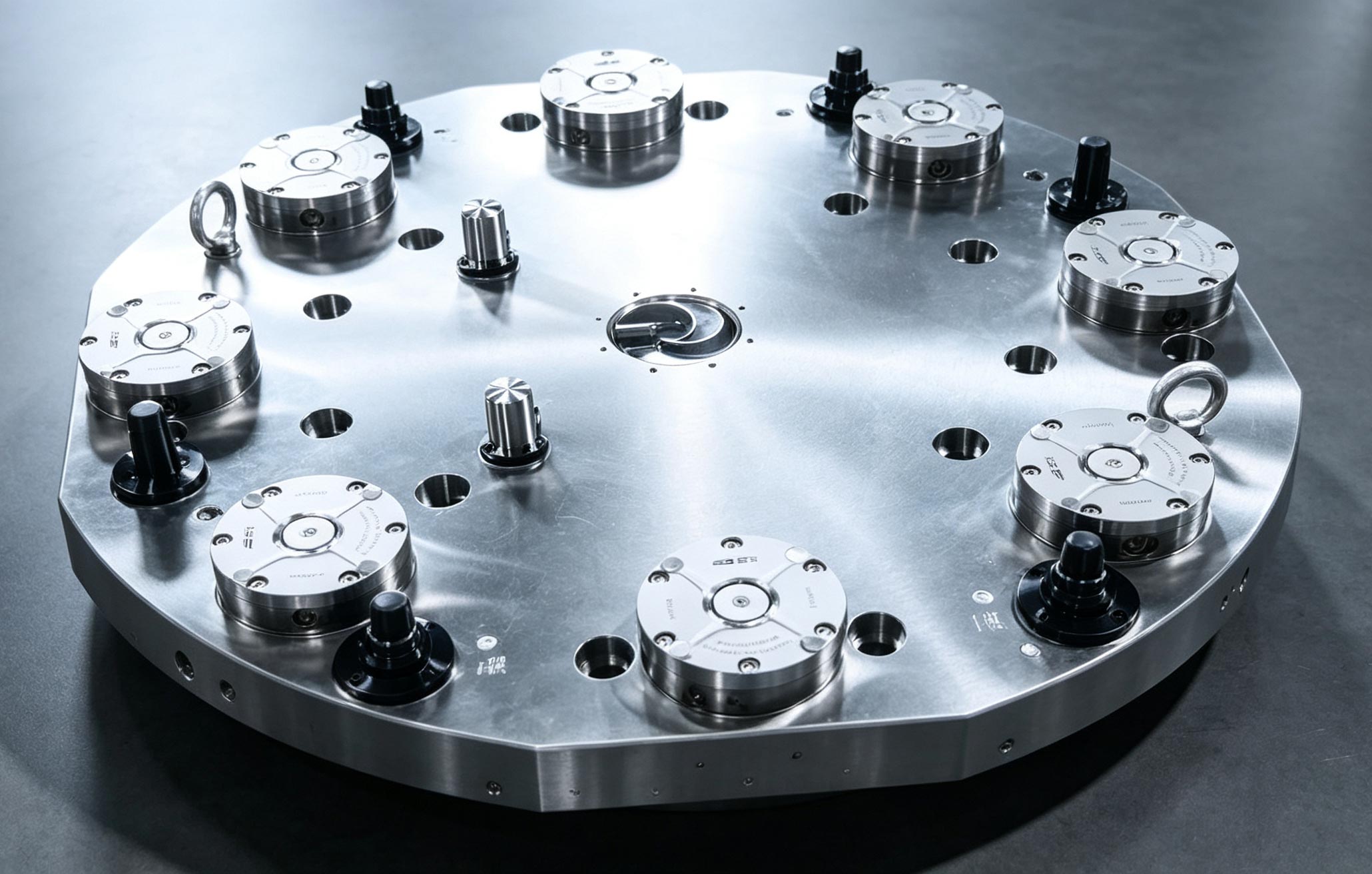

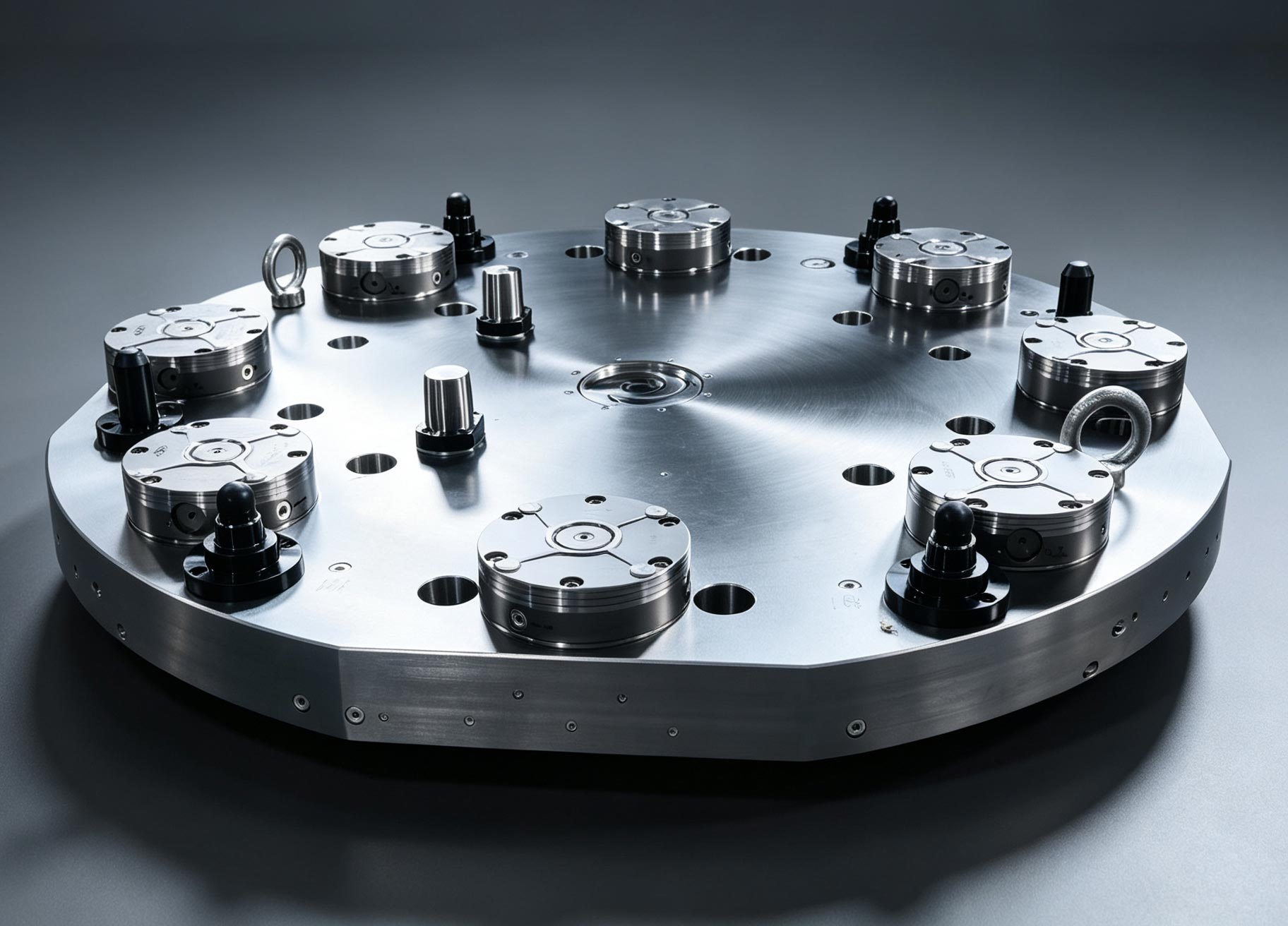

A nullapontos gyorsváltó rendszer szabványosított műszaki architektúrát fogad el alaplemezek elhelyezése és nagy pontosságú húzza a csapokat , egységes és rögzített folyamat felépítése dátum . Megvalósítja a munkadarabok, szerelvények és szerelvények integrált offline előbeállítását raklapok , alapvetően megoldja az olyan iparági fájdalompontokat, mint a nehéz szerszámbeállítás, lassú váltás, kaotikus pozicionálás és instabil pontosság, és teljes mértékben megfelel a modern 5 tengelyes műhelyek nagy pontosságú, nagy hatékonyságú és rugalmas gyártási jellemzőinek.

2.1 Második szintű gyors átállás, jelentős fejlődés a gépi OEE-ben

A system completely reforms the traditional on-machine debugging mode. All pre-production work including workpiece clamping, tool setting and inspection can be completed on independent offline előre beállított állomások . Miután az előre beállított raklap a helyén van, a pozícionálás és a reteszelés 3-5 másodperc alatt elvégezhető ismételt élkeresés, koordináta kalibrálás és paraméterkompenzáció nélkül.

A nagyfrekvenciás váltási forgatókönyvek öntőformában, új energia- és repülőgépiparban a megoldás 2–4 óráról 10 percre csökkenti az egyszeri kötegelt hibakeresési időt. Az általános géphasználat és OEE Az 5-tengelyes berendezések stabilan 25–35%-kal növekednek. A gépi vágás és offline előbeállítás párhuzamos módja kiküszöböli az orsó alapjáratát, és folyamatos és hatékony termelést valósít meg.

2.2 Egységesített teljes folyamat nullapont, a kumulatív megmunkálási hibák kiküszöbölése

A zérópontos gyorsváltós munkatartó rendszer egyesíti tervezési dátum , befogási alappont és ellenőrzési dátum . A szabványos raklapokkal ellátott munkadarabok zökkenőmentesen mozgathatók egymás között 5 tengelyes megmunkálás centers , vízszintes megmunkáló központok , Elektromos kisülési megmunkálás (EDM) berendezések és CMM nulla pozicionálási eltéréssel rendelkező eszközök a teljes folyamat során.

In B/C tengelyhez kötött vágás A billenő forgó 5 tengelyes gépek precíziós kúpos pozicionáló szerkezete ellenáll a többirányú vágási hatásoknak, és elkerüli a vibráció elmozdulását. felszerelve lebegő támogatású nullpont modulok , hatékonyan elnyomja a vékonyfalú befogási deformációt titán és alumínium ötvözet alkatrészek .

A gyakorlati műhelyellenőrzés azt mutatja, hogy az átfogó selejtezési arány több mint 70%-kal csökken, és a tétel minősítési aránya 98% felett marad. Formagyártáshoz, megosztott nullapontos aljzatokhoz magbetétek , üregek és diák támasz egy bilincs ötoldalas megmunkálás , kiküszöböli az ismétlődő befogási hibákat, biztosítja az egyenletes formaillesztési hézagokat, és nagymértékben csökkenti a feldolgozás utáni polírozási és utómunkálati munkaterhelést.

2.3 Moduláris univerzális tervezés, a rögzítési költségek csökkentése és a rugalmas gyártás támogatása

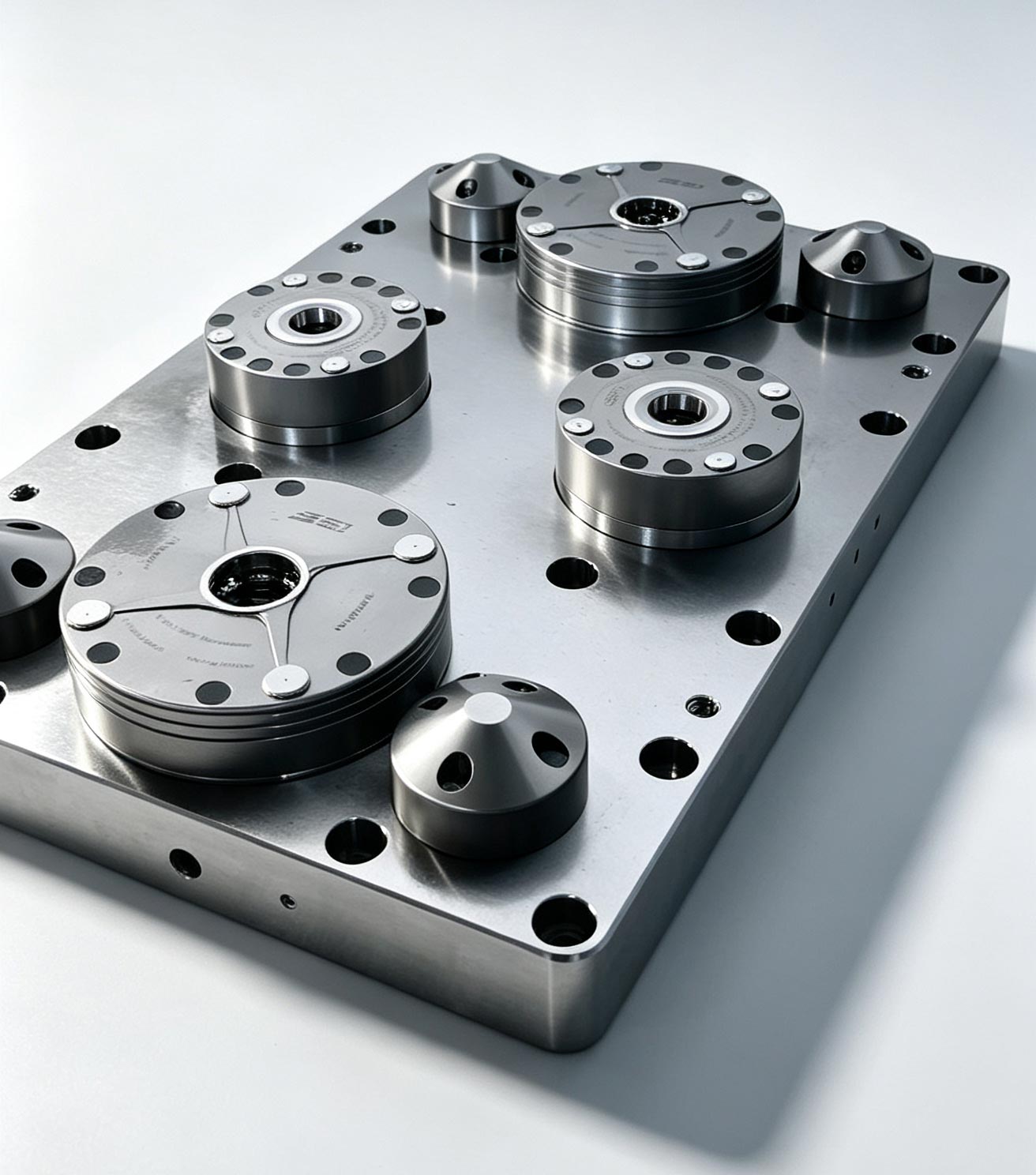

A standardized grid structure of nullapontos gyorsváltó rendszers nagyon kompatibilis pad satu , szinuszos mágneses tokmányok és various custom tooling accessories. A single set of alaplemezek elhelyezése több tucat munkadarab-specifikációhoz tud alkalmazkodni, elkerülve az új termékek exkluzív rögzítőelemeinek ismételt testreszabását.

Kiegészítő tartozékok, mint pl felszálló blokkok és szöglemezek hatékonyan megakadályozza a szerszámok interferenciáját, teljesítve a feldolgozási követelményeket mélyüregű formák , különleges alakú alkatrészek és miniatűr 3C precíziós alkatrészs . Magas feszültség hidraulikus nullpont lokátorok nagy igénybevételre alkalmasak szélenergia és hajó alkatrészek , amely kiegyensúlyozza az ultra-magas szorítómerevséget és a hatékony átállást.

Ez a moduláris felépítés több mint 30%-kal csökkenti a gyári felszerelések beszerzési és raktározási költségeit, tökéletesen alkalmazkodik a többfajta megrendelések vegyes áramlású rugalmas gyártásához.

2.4 A gyártási folyamatok szabványosítása, a kézi tapasztalattól való függőség csökkentése

A system binds workpiece coordinate systems and tool compensation parameters to standard pallets for permanent reuse. Operators do not need professional positioning and tool-setting skills, greatly lowering the threshold for post operation and new staff training costs.

Beépített dátum air-blow cleaning és légtömörség ellenőrzés A funkciók automatikusan azonosítják a vastörmeléket a pozicionáló felületeken és a minősíthetetlen rögzítési állapotot, hatékonyan elkerülve tömeges törmelék emberi hanyagság okozta. Teljes mértékben megoldja a személyzet rotációja és a műszakváltás okozta minőségi ingadozásokat, szabványosított, replikálható és stabil 5 tengelyes feldolgozási munkafolyamatokat valósítva meg.

2.5 Tartalékautomatizálási interfészek, a felügyelet nélküli intelligens termelés engedélyezése

A hagyományos befogószerkezetek nem egyeznek az automatizált be- és kirakodó berendezésekkel, így az 5 tengelyes műhelyek intelligens korszerűsítésének fő akadálya. A szabványosított húzócsap a nullpont rendszer interfésze tökéletesen alkalmazkodik robotfogók , automatikus anyagkönyvtárak és átviteli pályák, megvalósítva a teljesen automatikus raklapváltást.

Egy éjszaka alatt több előre beállított raklap keringhet és adagolhat anyagokat felügyelet nélküli műszakok , támogatja az 5 tengelyes gépek non-stop vágását és maximalizálja az éjszakai műszakos gyártási kapacitást. Eközben a rögzítési állapotjel csatlakoztatható a berendezés vezérlőrendszeréhez valós idejű megfigyelés céljából, szilárd hardver alapot biztosítva a gyáraknak az egygépes feldolgozásról való frissítésre. Rugalmas gyártási rendszer (FMS) .

3. Ipari alkalmazás és helyszíni megvalósítás előnyei

3.1 Precíziós öntőforma gyártás

Széles körben alkalmazható fröccsöntő formák , sajtolóformák és fröccsöntött formák 5 tengelyes befejezéshez és saroktisztításhoz. A szerszámcsere ciklusa 4 óráról 15 percre rövidül. Egységes több üreg dátum A pozicionálás optimalizálja a formaillesztés pontosságát, lerövidíti a szállítási ciklusokat és meghosszabbítja a szerszám élettartamát.

3.2 Repülési precíziós megmunkálás

Ideális nagy pontosságú vékonyfalú alkatrészekhez, mint pl titán szerkezeti elemek , turbinalapátok és műholdas konzolok . Hatékonyan szabályozza a befogási deformációt, biztosítja a nulla nullapont eltérést a folyamatok közötti átvitelnél, stabilan illeszkedik mikron szintű pontosság szabványoknak megfelelően, és csökkenti a nagy értékű alkatrészek hulladékveszteségét.

3.3 Új energiafelhasználású járműalkatrészek

Alkalmazható vegyes gyártásához akkumulátortálcák , motorházak és sebességváltó burkolatok . Támogatja a különböző modellmunkadarabok gyors váltását, megduplázza az egysoros gyártási kapacitást, és megfelel az új energetikai járművek gyors iterációs és kis tételes, több tételes gyártási jellemzőinek.

3.4 3C és mikroprecíziós alkatrészek

Kompakt mini nullapontos egységek alkalmazkodni az apró munkadarabokhoz, mint pl AR kiegészítők és kommunikációs üregek . Megakadályozzák a szerszámok interferenciáját, biztosítják a nagyon konzisztens adag méretpontosságot és javítják a termékminősítés általános arányát.

3.5 Általános gépek és automatizálási berendezések

Feldolgozásra alkalmas reduktor alkatrészek , hidraulikus szeleptestek és automatizálási szerszámok. A nullapontos berendezés egyetlen készlete több termékspecifikációt is lefed, csökkenti a berendezési készletek lemaradását, és jelentősen javítja a rendelések szállítási hatékonyságát.

4. Következtetés

A core competition of modern 5 tengelyes megmunkálás már nem kizárólag a szerszámgép hardverének teljesítményére támaszkodik. A legtöbb gyár számára a profit szűk keresztmetszetének áttörésének kulcsa a nem hatékony rögzítő és pozicionáló kapcsolatok kiküszöbölése, valamint a nagy pontosságú, rugalmas és automatizált szabványos rögzítőrendszerek készletének kiépítése.

Az 5 tengelyes intelligens feldolgozás alapvető támogató megoldásaként a zérópontos gyorsváltós munkatartó rendszer négy dimenzióban segíti a vállalkozásokat átfogó frissítések megvalósításában:

• Hatékonyság frissítése : Az érvénytelen beállítási és szerszámbeállítási idő kiküszöbölése, nagymértékben javítva géphasználat és OEE;
• Minőség stabilizálása : A teljes folyamat egységesítése dátum benchmarkok, a kumulatív hibák kiküszöbölése és a kötegelt feldolgozás hozamának stabilizálása;
• Költségcsökkentés : Csökkentse a berendezés beszerzési költségeit, a munkadarab selejtveszteségét és a kézi képzés költségeit;
• Intelligens felhatalmazás : Szabványosított és pilóta nélküli gyártás megvalósítása, interfészek tartalékolása a későbbi FMS intelligens gyártósor-frissítésekhez.

Az egyre versenyképesebbé váló precíziós megmunkálási iparban a rögzítési folyamatok iteratív korszerűsítése vált a gyárak alapvető áttörésévé a hatékonyság, a minőség és a költségek terén differenciált versenyképesség kialakításában.
