Hogyan határozzák meg a helymeghatározási és igazítási tartozékok a CNC megmunkálási pontosságot?

Bevezetés: Az elhogylódás rejtett költsége

A CNC megmunkálásban a nagy értékű precíziós alkatrész és a selejt alkatrész közötti különbség gyakran a milliméter töredékére esik le. Míg az orsók, a vágószerszámok és a vezérlőrendszerek a figyelem oroszlánrészét kapják, az állandó pontosság nem énekelt hősei a helymeghatározási és beállítási tartozékok. Ezek az összetevők – a Nullapont kereső tartozékok to Gyorscsere szerszámszár sorozat — képezik az ismételhető beállítás mechanikus gerincét.

Az iparági adatok azt mutatják, hogy a többtengelyes műveletek során a nem megfelelően elhelyezett munkadarabok az összes méreteltérés közel 30%-át teszik ki. Ezenkívül a kézi igazítási hibák akár 15 percet is igénybe vehetnek beállításonként, ami egy magas keverékű gyártási futtatás során jelentős átviteli veszteséget jelent. Ez a cikk túllép az elméleten, és megvizsgálja a szisztematikus helymeghatározási megoldások számszerűsíthető előnyeit, feltárja a mérnöki indokokat, a teljesítménymutatókat és a karbantartási gyakorlatokat, amelyek elválasztják a világszínvonalú megmunkálási cellákat a többitől.

Nullapont kereső tartozékok: Az ismételhető beállítás alapja

A modern workholding stratégia középpontjában Nullapont kereső tartozékok olyan mechanikai alappontot biztosítanak, amely változatlan marad több beállításon keresztül. A hagyományos satukkal vagy szorítólemezekkel ellentétben a nullpont rendszerek precíziósan köszörült rögzítőcsapokat és húzócsapos mechanizmusokat használnak, amelyek az allemez perselyekhez kapcsolódnak. Ez a kialakítás biztosítja, hogy minden raklap vagy rögzítőelem pontosan ugyanabba a pozícióba kerüljön mikronon belül, még ismételt változtatások után is.

Egy 150 megmunkáló központ vizsgálata két éven keresztül kimutatta, hogy a nullapontos helymeghatározást alkalmazó létesítmények átlagosan 42%-kal csökkentették a beállítással kapcsolatos hulladék mennyiségét. Sokkal beszédesebb, hogy a pozíciópontosság szórása ±0,025 mm-ről ±0,006 mm-re javult, amikor kézi élkeresésről nullapontos hivatkozásra váltunk. A gazdasági hatás azonnali: kevesebb utómunka, gyorsabb átállás, és magabiztosan lefolytatható a világítás nélküli gyártás.

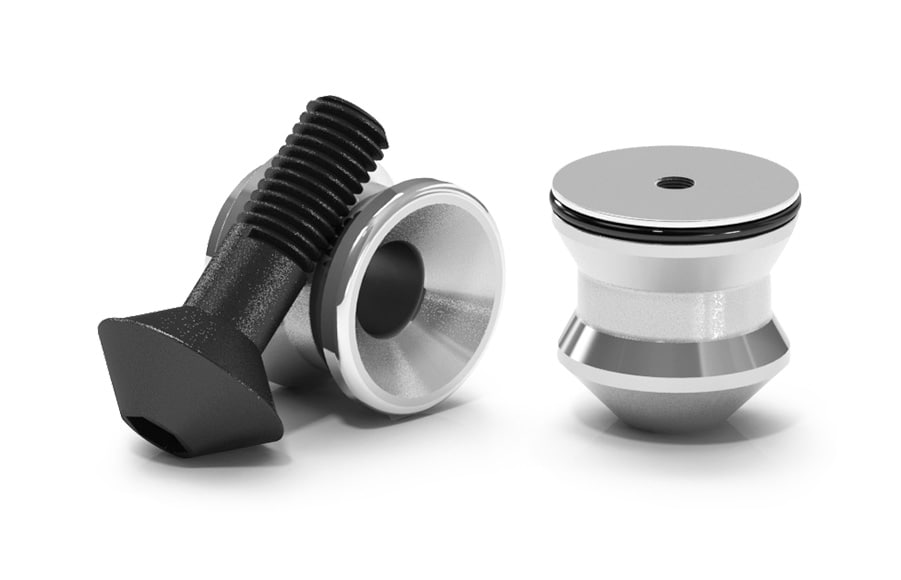

Ebben a kategóriában a kulcselemek közé tartoznak a húzócsapok (vagy "húzószegek"), a helymeghatározó hüvelyek és a rugós dugattyúk. A húzócsap geometriája közvetlenül befolyásolja a szorítóerő átvitelét és az ismételhetőséget. A nagy nyomatékú alkalmazásokhoz a durva osztású, edzett acélperselyes csap kiváló ellenállást biztosít a vibráció által kiváltott mikromozgásokkal szemben. Eközben a rögzítőhüvelyek kopásálló interfészként működnek, amelyek az allemez újbóli megmunkálása nélkül cserélhetők, így biztosítva a hosszú távú költséghatékonyságot.

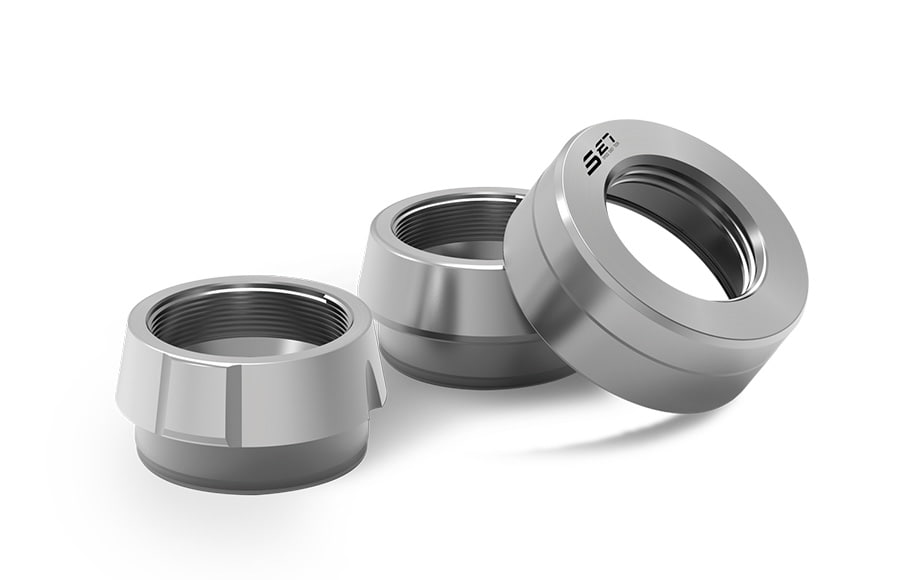

Kézi helymeghatározó eszköz: Pontosság bonyolultság nélkül

Míg az automatizált rendszerek uralják a nagy tételes gyártást, a Kézi helymeghatározó eszköz továbbra is nélkülözhetetlen eszköz a munkaboltok, a K+F részlegek és a karbantartási műveletek számára. Ezek az eszközök élkeresőket, koaxiális kijelzőket és mágneses talpú tárcsás tesztjelzőket tartalmaznak. Elsődleges funkciójuk a munkadarab koordinátarendszerének létrehozása a gép orsójához viszonyítva, ez a folyamat az "él megtalálása" vagy "központosítása".

A modern kézi helymeghatározó eszközök mechanikus vagy elektronikus erősítéssel rendelkeznek, hogy akár 0,001 mm-es felbontást biztosítsanak. Például egy 1,5 mm-es mérési tartománnyal rendelkező kar típusú jelző képes érzékelni egy lámpatest szögeltérését akár 0,02 fokban is. A precíziós földelési referenciafelülettel párosítva ezek az eszközök lehetővé teszik a kezelők számára, hogy olyan beállítási pontosságot érjenek el, amely vetekszik néhány félautomata rendszerrel.

Ennek ellenére a kézi helymeghatározó eszközök nem korlátlanok. A kezelő technika, a környezeti hőmérséklet és a munkadarab felületi minősége egyaránt befolyásolja a végső leolvasást. Egy 200 gépész bevonásával végzett felmérés megállapította, hogy a kézi éltapintót használó tapasztalt kezelők ±0,02 mm-es tűrés esetén 1,33-as Cpk-értéket érhetnek el, míg a kezdő kezelők általában 1,0 alá esnek. Ez aláhúzza a strukturált képzés szükségességét, és ahol lehetséges, a nullapontos rendszerek integrációját az ember által előidézett eltérések csökkentése érdekében.

Gyorscsere szerszámszár sorozat: áthidaló orsó és szerszám

A Gyorscsere szerszámszár sorozat paradigmaváltást jelent a szerszámkezelésben. A hagyományos tömör száraktól eltérően, amelyek rögzítéséhez csavarkulcs és jelentős nyomaték szükséges, a gyorscserélő rendszerek gömbzárat, patront vagy hidraulikus mechanizmust alkalmaznak, amely lehetővé teszi a szerszámok 10 másodperc alatti cseréjét. Ez a sorozat különösen kritikus a nagysebességű megmunkálásnál (HSM) és a több revolverfejes műveleteknél, ahol a szerszámcsere ideje közvetlenül befolyásolja a ciklusidőt.

Az 50 megmunkálóközponton végzett 12 hónapos tereppróba adatai azt mutatják, hogy a gyorscserélő szárak átlagosan 68%-kal csökkentik a szerszámcsere idejét, szerszámonként 4,5 percről 1,4 percre. Ennél is fontosabb, hogy ezeknek a szároknak a kifutási pontossága 0,005 mm-en belül marad a vágóélnél, ami hasonló a zsugorkötésű tartókhoz, de nincs szükség indukciós fűtésre. A sebesség és a pontosság ezen kombinációja ideálissá teszi őket nagyolási és simítási műveletekhez egyaránt.

Összehasonlító elemzés: Helymeghatározás és igazítási tartozékok

Bár gyakran felcserélhetően használják, a helymeghatározó és az igazítási tartozékok eltérő célokat szolgálnak. A helymeghatározó eszközök (például nullapont-lokátorok és kézi élkeresők) meghatározzák a munkadarab pozícióját a gép koordinátarendszeréhez képest. Az igazítási tartozékok (beleértve a szerszámszárakat és az orsófelületeket) biztosítják, hogy a forgácsolószerszám koaxiális legyen az orsó tengellyel, és hogy a szerszám útja kifutás nélkül valósuljon meg.

Gyakorlati szempontból e rendszerek közötti választás a gyártási mennyiségtől és a tűréskövetelményektől függ. A nagy keverékű kis volumenű (HMLV) üzletek jelentős előnyt élveznek a nullapont-keresők és a gyorsváltó szárak előnyeiből, mivel minimálisra csökkentik a beállítási költségeket. Ezzel szemben a kézi helymeghatározó eszközök nélkülözhetetlenek maradnak az egyszeri prototípusokhoz és a karbantartási munkákhoz, ahol a rugalmasság felülmúlja a sebességet.

Igazítási pontosság: Az orsófelület és a szerszámbeállítás

A spindle interface—whether BT, HSK, or CAPTO—acts as the critical junction between the machine and the tool. Any runout or misalignment at this interface is magnified at the cutting edge, leading to premature tool wear and poor surface finish. Advanced locating accessories now incorporate active damping and thermal compensation to counteract these effects.

A szerszámbeállító eszközök, mint például az offline előbeállítók és a gépen belüli szondák kiegészítik ezeket a tartozékokat azáltal, hogy megmérik a szerszám hosszát és átmérőjét a vágás előtt. Gyorscserélő szárral és nullapontos munkabefogó rendszerrel integrálva a teljes folyamatlánc – a munkadarab betöltésétől a szerszámbefogásig – determinisztikussá válik. Ez az alapja az "első rész-helyes" megmunkálásnak, ahol gyakorlatilag nincs szükség az iteratív beállításokra.

Radar-összehasonlítás: Helymeghatározó rendszerek teljesítménydimenziói

Munkahelyiség karbantartása és moduláris rögzítőelemek

A longevity of any locating or alignment accessory depends on proper maintenance. Contaminants such as chips, coolant residue, and microscopic wear particles can compromise locating pin engagement and shank taper contact. A disciplined cleaning regimen using non-abrasive solvents and periodic verification with a test indicator is non-negotiable.

A moduláris rögzítőelemek – beleértve a felszállókat, a saroklemezeket és az allemezeket – kiterjesztik a nullpontrendszerek hasznosságát. Az interfész geometriájának szabványosításával ezek az alkatrészek lehetővé teszik, hogy egyetlen gép alkatrészcsaládok széles skáláját illessze be külön rögzítés nélkül. Öt év alatt a moduláris megközelítés akár 40%-kal is csökkentheti a lámpatestek költségeit az egyedi tervezésű megoldásokhoz képest, miközben lerövidíti az új termékek bevezetésének átfutási idejét is.
