SET Zero Point Clamping System | Teljes kategóriájú precíziós öntőforma gyorscsere és automatizálási integrációs megoldás

Bevezetés

Az autógumiabroncs-öntőformák, karosszéria-bélyegzőformák, üvegformák és műanyag fröccsöntő öntőformák gyártása szigorú szabványokat követel meg az ismételt pozicionálási pontosság, a rögzítőelem-váltás hatékonysága, a többoldalas megmunkálási teljesítmény és az automatizált gyártási kompatibilitás tekintetében. A hagyományos szerszámbefogási eljárások ismételt korrekción és kézi ellenőrzésen alapulnak, ami hosszú segédidőt és instabil megmunkálási konzisztenciát eredményez.
A SET nullapontos rögzítőrendszer szabványos, egyérintkezős pozicionáló és reteszelő szerkezetet alkalmaz, hatékonyan optimalizálva a nem hatékony hagyományos rögzítési munkafolyamatokat. Komplett moduláris munkabefogási megoldást kínál a szerszámgyártók számára a nagy pontosságú, nagy hatékonyságú megmunkálás és a fokozatos intelligens gyártósor-korszerűsítés eléréséhez.

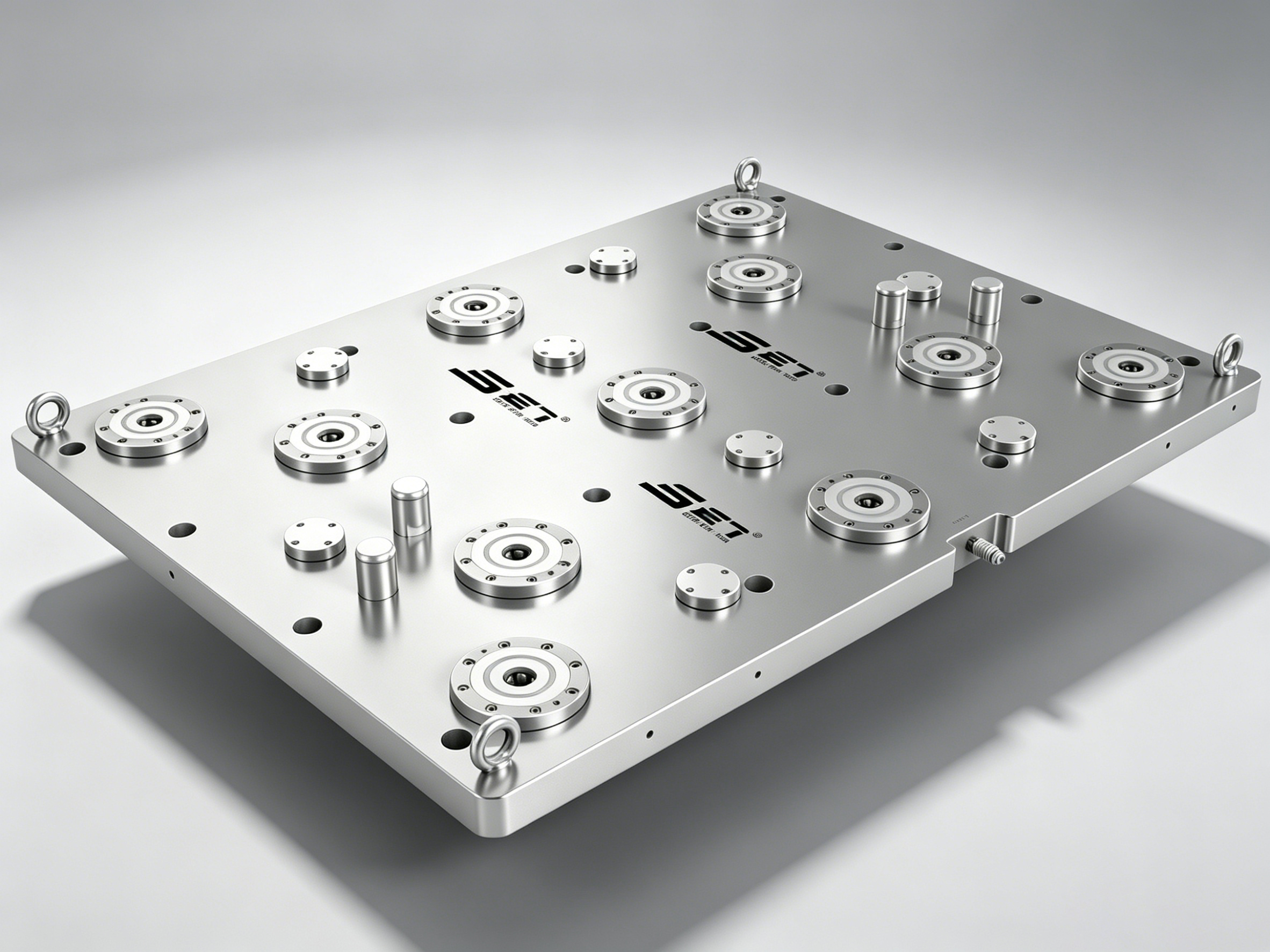

zero point clamping system

1. SET Zero Point System: Fast Mold Changeover & Interference-Free Five-Sided Machining in One Setup

Az ismételt befogás és a munkadarab megfordítása a hagyományos formafeldolgozás során könnyen felhalmozódó pozicionálási hibákat és elhúzódó beállítási ciklusokat okoz. A SET nullapont-kereső lehetővé teszi a szerszám munkadarabok és megmunkáló raklapok benchmark pozicionálását közvetlenül a szerszámgép asztalán. A pneumatikus önzáró szerkezettel felszerelt rendszer mechanikusan automatikusan reteszelődik, amikor a légnyomás megszűnik, és a levegő felfújásával gyorsan kienged, 3 másodpercen belül befejezve a teljes raklapcserét.
Ami a megmunkálási pontosságot illeti, a rendszer stabil ismétlődő pozicionálási pontosságot tart fenn 0,003 mm-en belül. A munkadarabok nem igényelnek újraélezést vagy újrakalibrálást a szétszerelés és újratelepítés után, ami biztosítja a méretek folytonosságát és az egyenletes tűrésteljesítményt a marási, fúrási és köszörülési eljárások során. Az optimalizált szerkezeti kialakítás elkerüli az oldalfalak interferenciáját a vágás során, lehetővé téve az összetett ívelt felületek és a többüregű formakomponensek ötoldalas megmunkálását egyetlen beállításban. Ez a módszer hatékonyan lerövidíti az öntőforma teljes gyártási ciklusát és növeli a szerszámgépek hatékony vágási idejét.

2. Speciális munkamegmunkálási megoldás autógumi- és karosszériabélyegzőformák megmunkálásához

A SET nullpont rögzítő egységek, pozicionáló húzócsapok és offline előre beállított platformok integrált kombinációja egy dedikált rögzítési megoldást képez az autóipari szerszámgyártás számára. Széles körben alkalmazható gépjármű-abroncs- és karosszéria-bélyegzőformákban, miközben támogatja a kiterjesztett rögzítési forgatókönyveket, beleértve a fehér karosszéria-hegesztőszerszámokat, az autóülések szerszámait és az akkumulátorcsomag gyorscsere-rögzítési alkalmazásait.

2.1 Gépjármű gumiabroncs öntőforma megmunkálása

A professzionális pozicionáló húzócsapokkal kombinálva a SET nullapont-lokátorok nagy szilárdságú rögzítést biztosítanak a formadarabokhoz és félkész alkatrészekhez. A rendszer stabil teljesítményt biztosít a teljes marási, fúrási és köszörülési folyamatok során. Az egységes pozicionálási referenciaértékek és a kiegyensúlyozott reteszelőerő megakadályozzák az elmozdulást és a szerkezeti deformációt a nagyméretű abroncsformák megmunkálása során, így biztosítva az egyenletes feldolgozási minőséget.

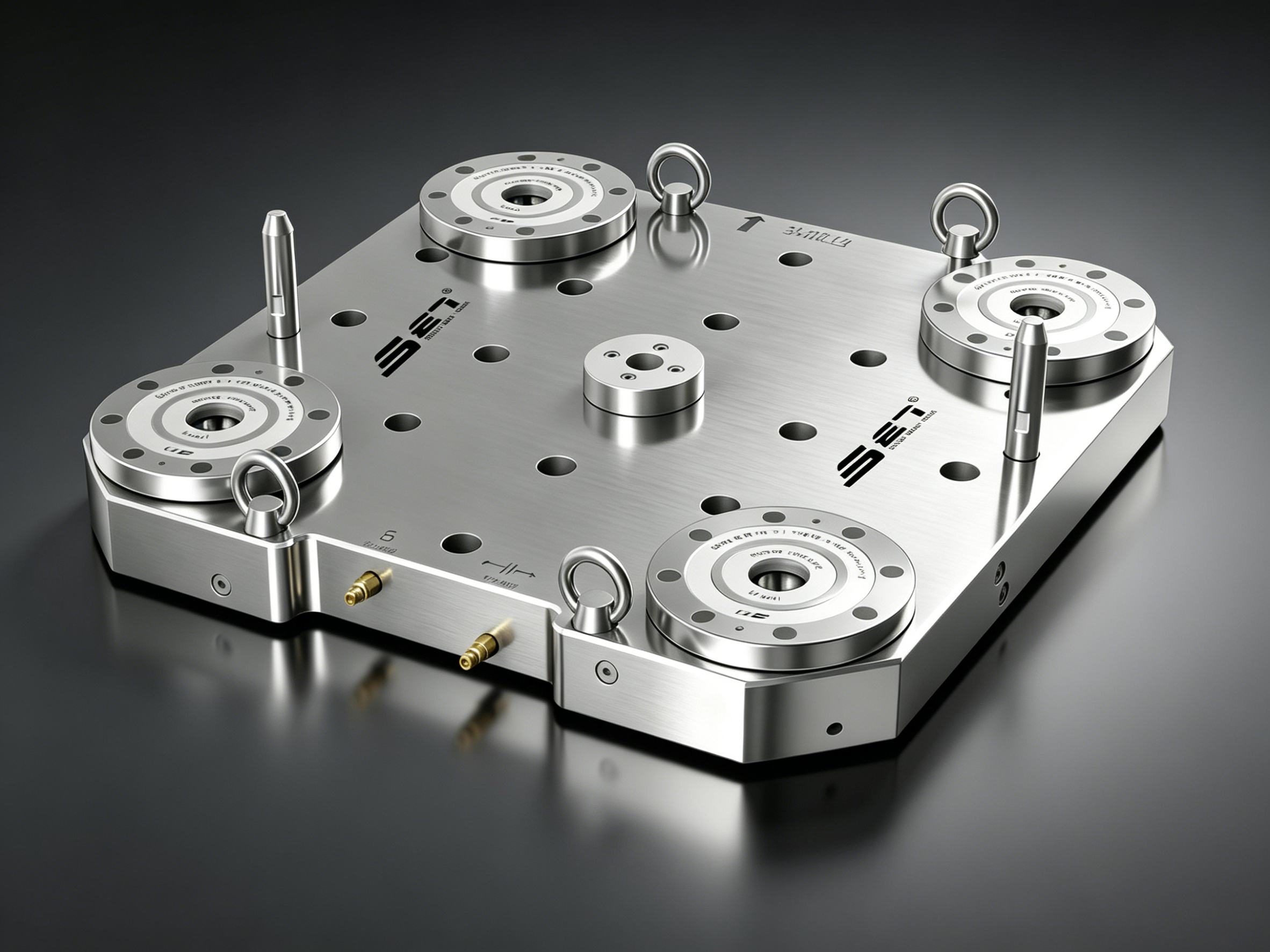

zero point clamping system

2.2 Gépjármű-karosszéria-bélyegző öntőforma megmunkálása

A SET offline előre beállított platformjaival együttműködve minden formaigazítási, rögzítőelem-előszerelési és méretellenőrzési eljárás a szerszámgépen kívül is elvégezhető. Az offline előkalibráció kiküszöböli a gép hosszú üresjárati várakozási idejét a szerelvénycsere során. A külső beállítást követően az integrált raklap és a munkadarab közvetlenül a gépre helyezhető, jelentősen csökkentve a nem vágási időt, és javítva a berendezés általános hatékonyságát (OEE) a szerszámműhelyekben.

3. Teljes sorozatú rugalmas pozicionáló termékek: Alap hardver a formaautomatizálási vonal integrációjához

A SET teljes nullapontos munkatartó sorozatot széles körben alkalmazták az ipari automatizálási rendszerintegrátorok, és több intelligens szerszámmegmunkáló gyártósoron is alkalmazzák. Alapvető hardverként szolgál az automatizált be- és kirakodás támogatásához, valamint a rugalmas kötegelt gyártáshoz a modern formagyárak számára.

3.1 Zökkenőmentes automatizálási kompatibilitás

A SET nullpont lokátorok és raklapcsatolók kombinációja az automatizált raklapcsere alapvető gyorscserélő moduljaként működik. A szerkezet teljesen kompatibilis az ipari robotokkal és az AGV-t kezelő berendezésekkel, támogatja a teljes folyamat teljes körű, pilóta nélküli működését, beleértve az automatikus munkadarab-szállítást, a precíziós rögzítést és a késztermék kirakodását minimális kézi beavatkozással.

3.2 Rugalmas rögzítés szabálytalan formalapokhoz

A SET kihúzható befogó egységek, lebegő pozicionáló lokátorok és önközpontosító pozicionáló szerkezetek alkalmazkodnak a szabálytalan nyersprofilokhoz és magasságkülönbségű munkadarabokhoz. A többpontos lebegő támasz eloszlatja a befogási feszültséget, hogy elkerülje a munkadarab deformálódását a beállítás során, egyensúlyban tartva az univerzális alkalmazkodóképességet és a hosszú távú rögzítési merevséget a különböző forma specifikációkhoz.

3.3 Tartós stabilitás zord műhelykörnyezetben

A formafeldolgozó műhelyek általában kemény működési feltételekkel szembesülnek, beleértve a 80 °C feletti magas hőmérsékletet, a vágófolyadék erős fröccsenését és a folyamatos fémforgács-felhalmozódást. A SET nullapont-lokátorok alsó, automatikus légfúvás forgácseltávolító szerkezetekkel vannak felszerelve. A rendszer automatikusan megtisztítja a pozicionálási referenciafelületeket a megmunkálási időközönként, hogy eltávolítsa a maradék törmeléket és szennyeződéseket. A kialakítás megőrzi a stabil pozicionálási pontosságot a hosszú távú ciklikus működés során, és csökkenti a berendezés rutin karbantartási gyakoriságát.

Következtetés

A precíziós konzisztencia és a gyártási rugalmasság a modern formagyártás legfontosabb versenyképességi mutatói. A SET nullapontos rögzítőrendszer optimalizálja a hagyományos formafeldolgozási korlátokat a gyors 3 másodperces raklapcsere, a 0,003 mm-es stabil ismétlődő pozicionálás, az egybeállítású ötoldalas megmunkálási képesség és az erős környezeti alkalmazkodóképesség révén.
A teljes kategóriájú öntőformagyártásra és az automatizált sorkorszerűsítésre alkalmas moduláris, nullapontos munkavégzési megoldás segít a vállalkozásoknak stabilizálni a megmunkálási minőséget, lerövidíteni a gyártási ciklusokat, javítani a berendezések kihasználtságát, valamint szabványos, rugalmas és intelligens szerszámgyártási fejlesztéseket valósítani.
A szerszámtartó korszerűsítési követelményeivel rendelkező gyártók konzultálhatnak a SET műszaki csapatával a tényleges munkadarab-specifikációk, megmunkálási folyamatok és automatizálási tervezési igények alapján testreszabott nullapontos rendszerkonfigurációkkal kapcsolatban.
