A szorító rendszer beállítja a nulla szorító rendszer teljes tartományát, hogy segítse a megmunkálás új forradalmát!

A Suidel által kifejlesztett nulla pontos megfogók teljes tartománya sokoldalú, és gépi raklapokba, szubsztrátokba, négyzet alakú lemezekbe, oszlopokba, tornyokba és forgó hidakba telepíthető az összes olyan általános mechanikai folyamathoz, mint például az őrlés, az őrlés, az őrlés, a korrózió és a tesztpadok az összeszerelő berendezésekhez. A kiváló minőségű szerszámcélból készült gyorscsere-megfogók mechanikusan rögzítve és feloldva vannak. A Suyi de teljes szorító rendszerének jellemzői a következők: egyszerű és tartós, könnyen tisztítható, teljes csomagolás és magas pozicionálási pontosság.
A mechanikus feldolgozás területén gazdag tapasztalatokkal továbbra is gazdagítjuk a termékkészletet a kifinomultabb és intelligensebb szerszámgépgyártás érdekében, és kielégítjük az innovatív szorító technológiai rendszer megoldásainak különféle igényeit az ügyfelek számára, hogy segítsenek a vállalkozásoknak a nagy hatékonyság, a nagy pontosságú, kiváló minőségű machining vonal létrehozásában.
Kézi Gyorsváltás Gripper System sorozat
01
Kézi nulla pozicionáló sorozat

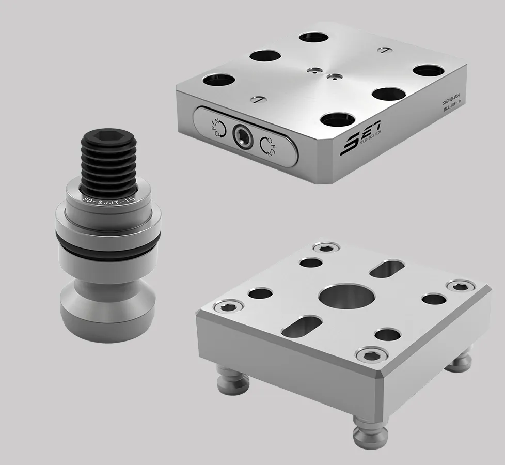

▲ kézikönyv négyegyülék pozíciós kézikönyv raklap kézi reteszelő csap
A kézi nulla helymeghatározó rendszer és a kézi Vice kombinációjával gyorsan megvalósul az erős reteszelés moduláris kialakítása, amely megvalósíthatja a szerszámgépen kívüli gyors szorítást és javíthatja a feldolgozási hatékonyságot.
Helymeghatározó funkciók
Manuálisan szorítson be és kinyitja
Anyag: rozsdamentes acél (vagy egyedi)
Felületi és dugattyúkeményítés
Ismétlődő pozicionálási pontosság <± 0,01 mm
Maximális nyomaték: 60 nm
Raklapjellemzők
Anyag: Die Steel (vagy egyéni)
A különleges követelmények testreszabhatók
Tiplik funkciók
megkeményedés
Az x és y irányok szabadságának korlátozásának funkciója
02
Sorozatok

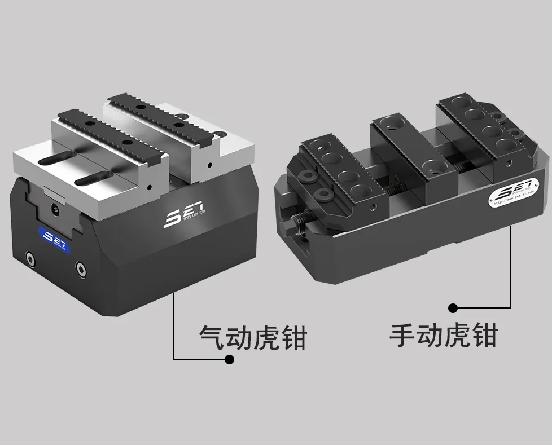

▲ pneumatikus kézi kézi vise
A Suede Vice a nulla pontos helymeghatározó rendszerrel együtt használható, hogy a teljes szorítóeszközt másodpercek alatt gyorsan megváltoztassa. Lapos kialakítás és helymentes, különösen alkalmas automatizálási megoldásokhoz, munkadarabokkal, ha a gyorscsere-rendszerekkel kombinálják.
Kézi kézi szolgáltatások
Kézi gyors nyílás, reteszelés, dupla tömítés, jó tömítési teljesítmény
Anyag: Ötvözet szerkezeti acél
Központ kétoldalas csapágyközponttal, könnyen kezelhető
Ismétlődő pozicionálási pontosság <± 0,01 mm
Az önválasztó helyettes egy sokoldalú eszköz, amely felhasználható az üres anyagok, tányérok vagy profilok megfogására. Az előre meghúzott és résmentes középső csapágy és a további szerelt csúszkák ± 0,01 mm-ig, egy kis szorító mélység (3 mm), valamint a többoldalú megmunkálást egyetlen szorító rendszerben történő megismétlést biztosítják.
Pneumatikus alóli jellemzők
Air forrás nyitott, rugós bilincs, légiforrás nyomás alatt áll
Anyag: Keményített rozsdamentes acél
Felszíni és vasúti edzés kezelés
Ismétlődő pozicionálási pontosság <± 0,01 mm
A Suide által kifejlesztett pneumatikus vise egy rugóval van felszerelve a magasabb szorítóerő számára. Ha nincs levegőellátás, a Vise továbbra is fenntarthatja a magas szorító erőt. Ezenkívül a markolat helyzetét dinamikus nyomáson vagy integrált levegőúton keresztül lehet ellenőrizni, ami a Vise -t még hasznosabbá teszi az automatizálási alkalmazásokban.
03

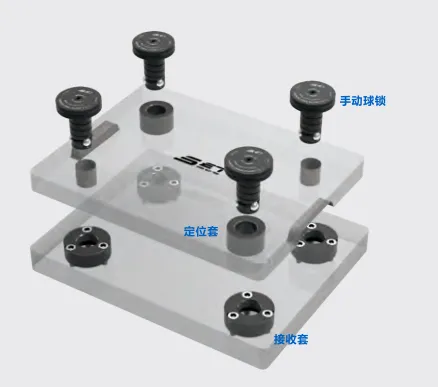

Kézi golyó zárrendszer

Fő alkatrészek: Fogadó hüvely (az alaplemezbe helyezve), a hüvely helyzete (a tálcába helyezve) Kézi gömbzár
Fő felhasználások: Gyorsan és pontosan befejezheti a teljes szerelvény helyének helymeghatározását és reteszelését; Alkalmas kis tételhez, többfajta munkadarab gyorsváltozáshoz
Sajátosság
Gyors: A teljes lámpatest cseréje akár 1 percet is igénybe vesz
Ismételt pozicionálási pontosság: ± 0,013 mm -en belül
Szorítóerő: A golyózár csapágykapacitása 36 tonna
Egyszerű működés: A lezárás elhelyezése egy lépés az eléréshez
Olcsó költség: Csak egy alaplemezkészlet, a különböző termékek feldolgozásának korlátlan cseréje
Karbantartás: Az alkatrészek felcserélhetők és felcserélhetők
04

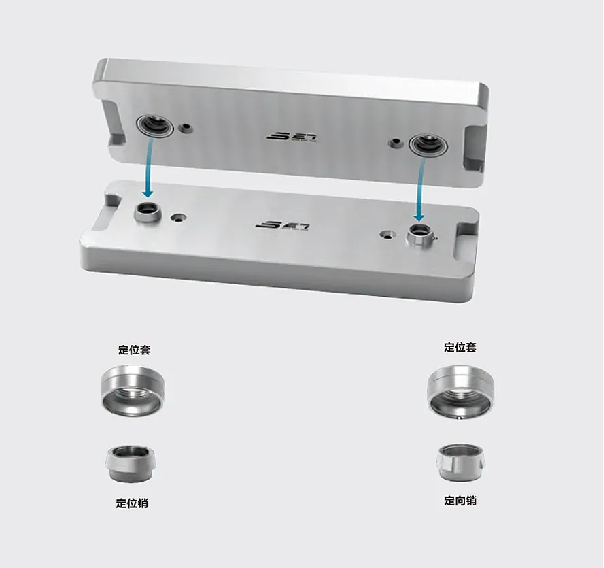

Kézi lokalizáló gyűrű

A kézi pozicionáló gyűrű olyan eszköz, amelyre csak csavarokra van szükség a nagy pontosságú pozicionáláshoz.
Sajátosság
Manuálisan keresse meg, zárja és kinyitja
Ismétlődő pozicionálási pontosság <± 0,003 mm
Anyag: Keményített rozsdamentes acél
A raklap és a szubsztrát gyors és pontos elhelyezése
Kompakt tervezés a tér hatékony felhasználására
Szorító rendszer alkalmazás tok
01

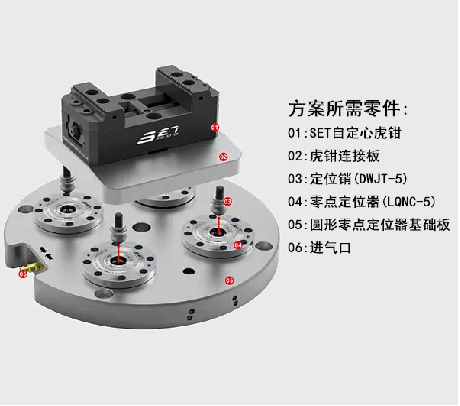

Öncentráló alelnök

● Az önközpontú helyettesítést öt tengelyes kör alakú nulla pozicionáló táblában használják
● Ez a program gyorsan helyettesítheti az önközpontú helyettesítőt, jelentősen javíthatja a munka hatékonyságát
02

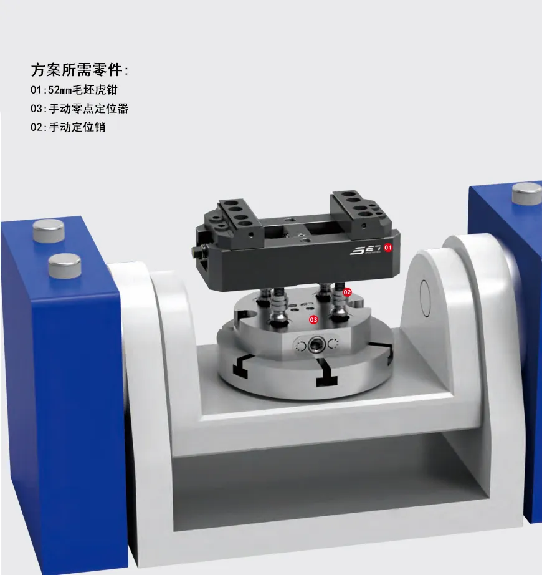

Kézi nulla pozicionáló

● Kézi önközpontú vise 52 mm-es kézi négy egység nulla pozicionálással
● Gyors betöltés, nincs szükség beállításra, nagy szorítóerő
● A láthatatlan, kontúr nélküli interferencia -feldolgozás felismerheti
03

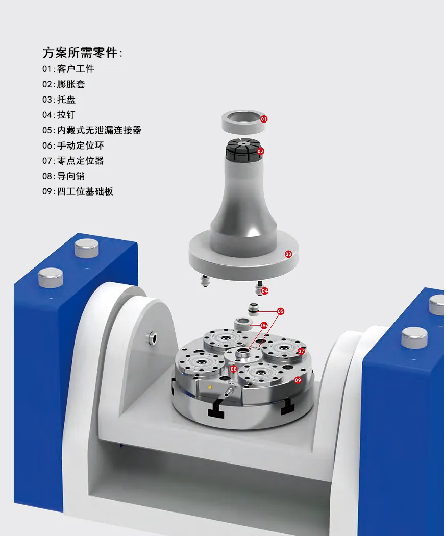

Kézi lokalizáló gyűrű

● A középső rugalmas kúpgyűrű a középső helyzet pontosságának biztosítása érdekében, és mindig változatlan maradjon
● A szivárgásmentes csatlakozók lehetővé teszik a hidraulikus vagy pneumatikus szerelvények gyors csatlakozását
Az űrrepülés, az automatizált termelés, a lézer intelligens gyártás, az autógyártás, a szerszámgép gyártósora területén mindig figyelünk az Ön egyedi igényeire, hogy kiváló minőségű lámpatest megoldásokat kínáljunk Önnek. Különösen alkalmas a tömegszerkezetek előállítására és a gyors változásokra, így a mechanikus termelés a termelési hatékonyság javítására 90%. A SET a magas színvonalú feldolgozási technológiára támaszkodik, és a kiválósági technikai követelmények, technikai megoldásokat nyújtottak a világ számos ismert vállalkozásának. A készlet képes a teljes megoldás megtervezésére, előállítására, tesztelésére és eladására, hogy egy következetesen kiváló minőségű terméket biztosítson.
