A gáznyomás nyitva van, és a tavaszi mechanikusan zárva van.
A szívó port feloldásakor a lokátor fel van oldva, és a tálca eltávolítható; A nyomáscsökkentő port feloldásakor a lokátor önálló, és nincs szükség a nyomásforrással folyamatosan csatlakoztatni a használat során.
Ismétlődő pozicionálási pontosság ≤0,005 mm, egyetlen pozicionáló szorító erő, 17KN, feszítő erő 55KN. Ez összeszerelő rész, és könnyen telepíthető.
A felhasználási hőmérsékleti tartomány -20 ℃ ~ 80 ℃. Alkalmas fém vagy nem fém vágási mezőkhöz.
Gáznyomás feloldások, rugó mechanikus zár;
Ismételt pozicionálási pontosság ≤ 0,005 mm;
A telepítés során használt alaplemez vékonyabb és világosabb vastagságú.
Anyag: Keményített rozsdamentes acél;
Ez összeszerelő rész, és könnyen telepíthető;
| Megrendelési szám | Feloldási módszer | Szorítóerő (K -N) | Feszítőerő (KN) | Fúj | Súly (kg) |
|---|---|---|---|---|---|
| LQFLD-10 | Gáznyomás | 10 | 25 | √ | 4.3 |
| LQFLD-20 | Gáznyomás | 17 | 55 | √ | 8.8 |
| LQFLS-10 | Gáznyomás | 10 | 25 | √ | 4.3 |
| LQFLS-20 | Gáznyomás | 17 | 55 | √ | 8.8 |

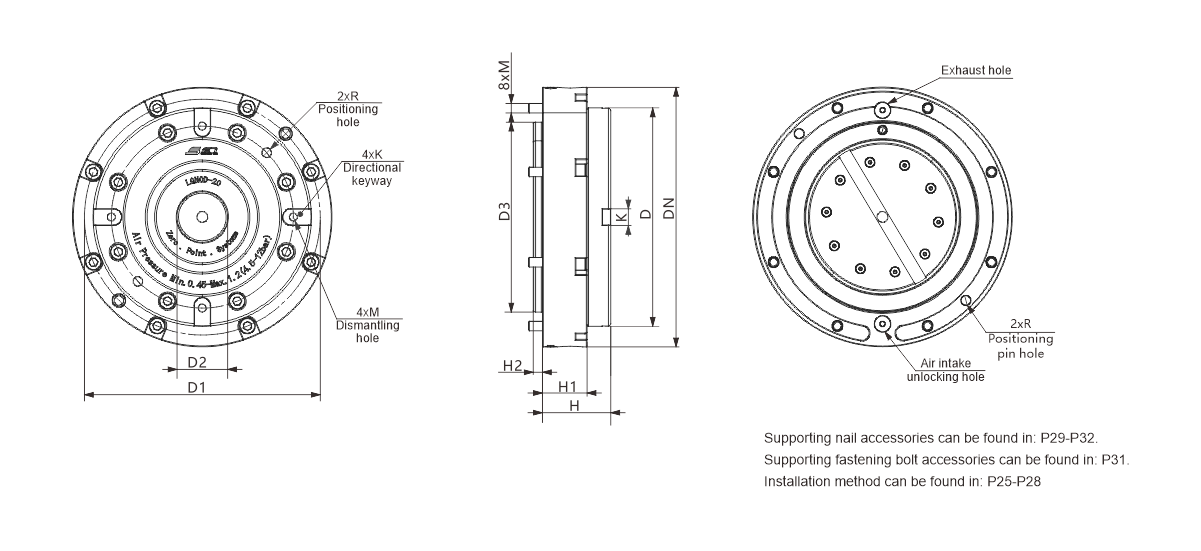

| Megrendelési szám | Ødn | ØD | ØD1 | ØD2 | ØD3 (H7) | H | H1 | H2 | M | VAGY | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LQFLD-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | 8.14 |
| LQFLD-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | 10.14 |
| LQFLS-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | / |
| LQFLS-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | / |
Karima típusú telepítési típus
