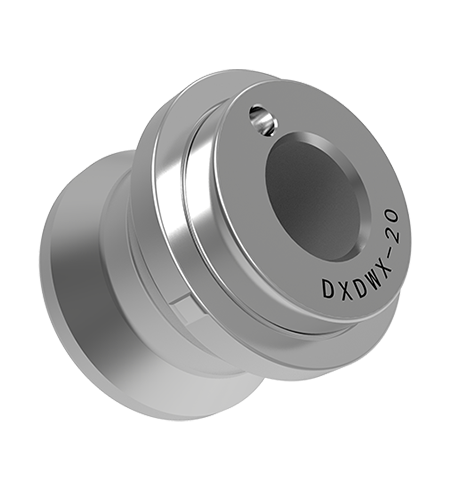

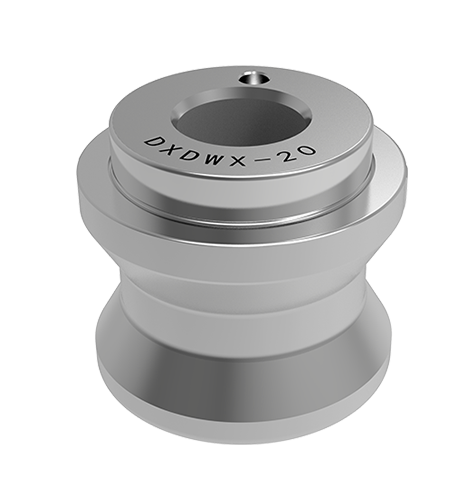

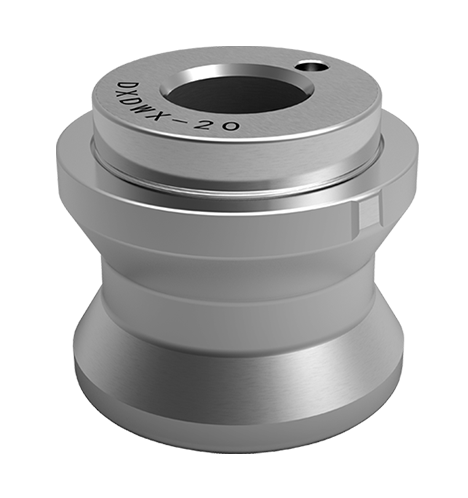

POSÍTÓ PIN, Keményítő kezelés.
Magas 28 mm (irányított kulcs nélkül), súly 105 g.
Csak korlátozza a forgás szabadságát, és irányított szerepet játszik.
A vezetési lyuk és a pozicionáló oldal közötti szög 45 °, ami alkalmas az egyenes oszlopgömb -zároláshoz nulla pozícióhoz.
Keményítő kezelés;
A vezetési lyuk és a helyzet széle közötti szög 45 °;
Csak korlátozza a forgás szabadságát, irányított szerepet játszik;
Megfelelő az egyenes oszlopgömb -zároláshoz nulla pozícióhoz.
| Megrendelési szám | Ødn | Ødn1 (H6) | ØD2 | D3 | H | H1 | H2 | K - | Súly (g) |
|---|---|---|---|---|---|---|---|---|---|
| DXJT-2 | 13 | 10 | 6.2 | 4.5 | 8.9 | 2.1 | 2.5 | 2.2 | 8 |
| DXJT-5 | 18 | 14 | 8.2 | 5.5 | 12.8 | 2.7 | 3 | 2.2 | 16 |
| DXJT-10 | 22 | 15 | 8.3 | 5.75 | 16.3 | 3 | 3 | 2 | 30 |
| DXJT-20 | 32 | 25 | 12.2 | 9 | 23 | 5 | 4 | 3 | 105 |
| DXJT-40 | 40 | 30 | 16.3 | 11.5 | 29 | 5 | 4 | 3 | 188 |
