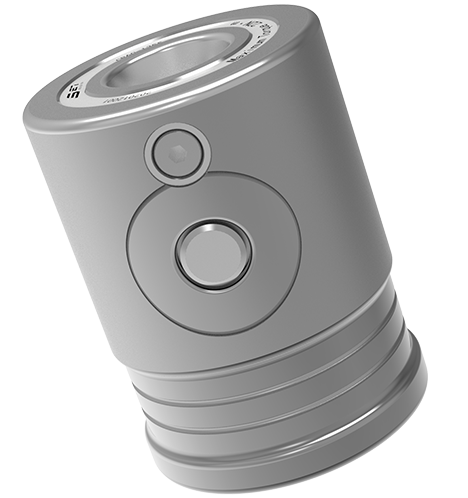

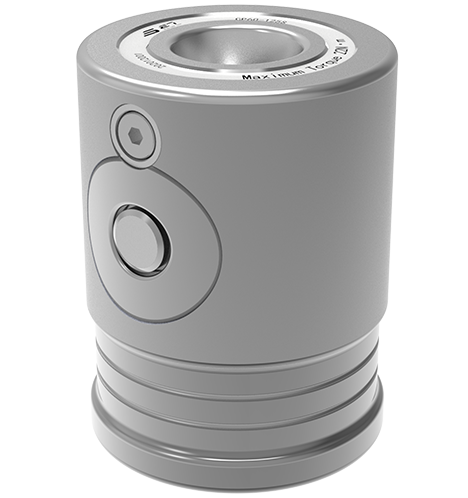

Anyagja megkeményedett rozsdamentes acél. Kinyomozható és kézi működéssel rögzíthető.
Az ismétlődő pozicionálási pontosság ＜ 0,005 mm. Az egyetlen lokátor szorító ereje 8KN. Megengedett rögzítési nyomatéka 8nm.
Ez vonatkozik a formák megmunkálási és összeszerelőmezőire. Alkalmas a lokátor gyors üzemmódjának gyors beállítására.
Kinyomozható és kézi működéssel rögzíthető;
Ismétlődő pozicionálási pontosság ＜ 0,005 mm;
Ez vonatkozik a formák megmunkálási és összeszerelőmezőire;
Anyag: Keményített rozsdamentes acél;
Magas szorítóerővel rendelkezik;
Alkalmas a lokátor gyors üzemmódjának gyors beállítására.
| Dimenziószám | Feloldási módszer | Szorítóerő (KN) | Megengedett rögzítőnyomaték (NM) | Súly (kg) |
|---|---|---|---|---|
| CP40-50S | Kézi működés | 8 | 8 | 0.5 |
| CP60-80S | Kézi működés | 15 | 22 | 1.6 |
| CP80-100S | Kézi működés | 25 | 50 | 3.8 |

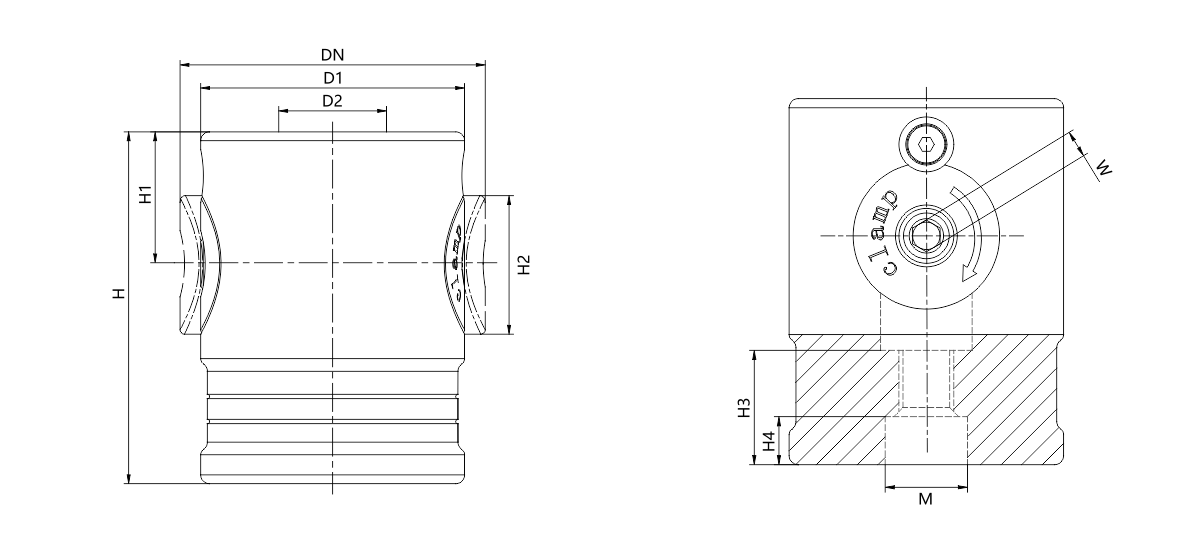

| Dimenziószám | DN | D1 | ØD2 | H (± 0,01) | H1 | H2 | H3 | H4 | W | M (H7) |
|---|---|---|---|---|---|---|---|---|---|---|
| CP40-50S | 46 | 40 | 12 | 50 | 20 | 22 | 18 | 7.5 | 4 | 12 |
| CP60-80S | 69 | 60 | 18 | 80 | 30 | 32 | 25 | 10.5 | 6 | 18 |
| CP80-100S | 91 | 80 | 22 | 100 | 40 | 44 | 31 | 12.5 | 8 | 22 |
