A felület megszilárdítása.
Magassága 33,5 mm, a súly pedig 20 g.
Ez a pozicionáló csap korlátozhatja az X irány és az Y irány szabadságfokját.
A kézi kúpos legördülő típusú nulla pontos lokátorhoz alkalmas.
Pontossági követelménye magas. A felület megszilárdítása;
A kézi kúpos legördülő típusú nulla pontos lokátorhoz alkalmas.
Ez a pozicionáló csap korlátozhatja az X irány és az Y irány szabadságfokját;

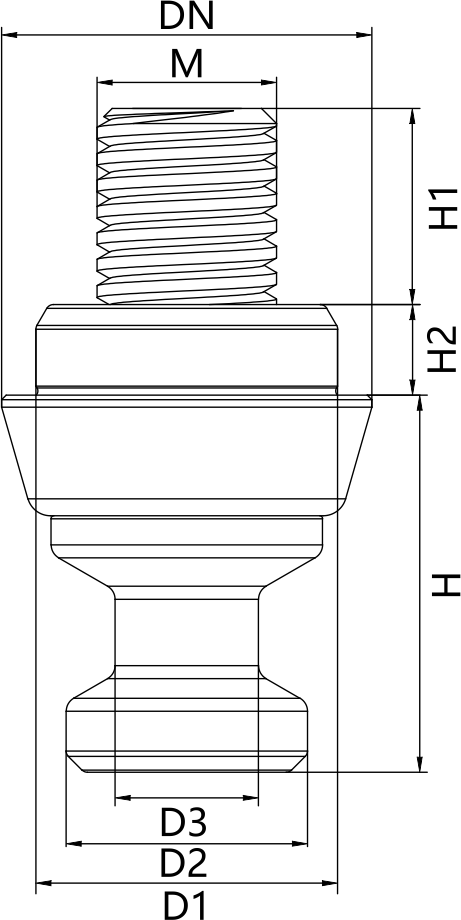

| Dimenziószám | Ødn | ØD1 (G6) | ØD2 | ØD3 | H | H1 | H2 | M | Súly (kg) |
|---|---|---|---|---|---|---|---|---|---|
| DW08-CP40 | 16 | 12 | 11 | 6.5 | 16.5 | 12 | 5 | M8 | 0.02 |
| DW12-CP60 | 25 | 20 | 16 | 9.5 | 25 | 18 | 6 | M12 | 0.07 |
| DW16-CP80 | 32 | 25 | 21 | 13 | 33 | 22 | 7.5 | M16 | 0.15 |
