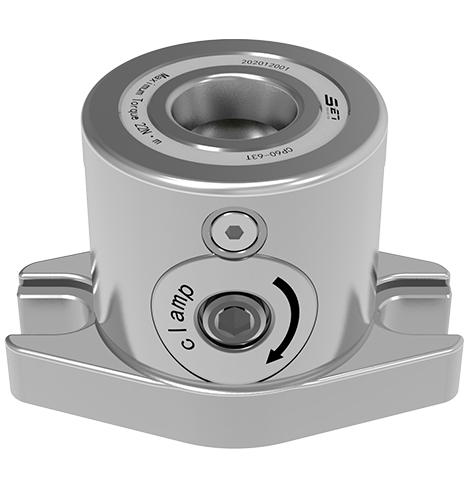

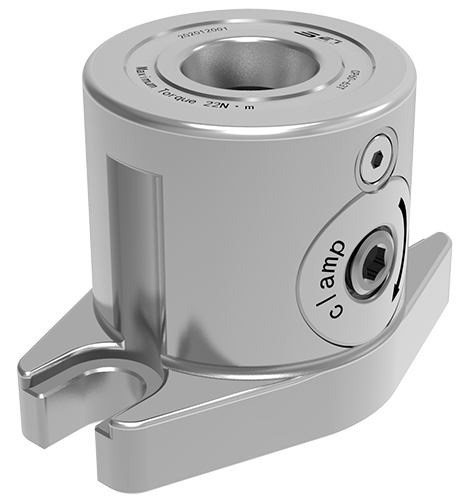

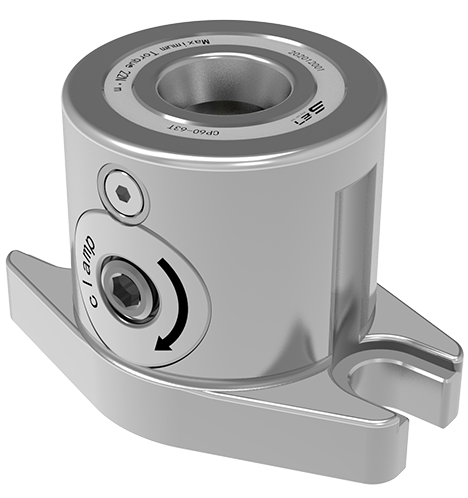

Anyagja megkeményedett rozsdamentes acél. Kinyomozható és kézi működéssel rögzíthető.
Az ismétlődő pozicionálási pontosság ＜ 0,005 mm. Az egyetlen lokátor szorító ereje 8KN. Megengedett rögzítési nyomatéka 8nm.
Ez vonatkozik a formák megmunkálási és összeszerelőmezőire. Alkalmas a lokátor gyors üzemmódjának gyors beállítására.
Kinyomozható és kézi működéssel rögzíthető;
Ismétlődő pozicionálási pontosság ＜ 0,005 mm;
Ez vonatkozik a formák megmunkálási és összeszerelőmezőire;
Anyag: Keményített rozsdamentes acél;
Magas szorítóerővel rendelkezik;
Alkalmas a lokátor gyors üzemmódjának gyors beállítására.
| Dimenziószám | FelolDási módszer | Szorítóerő (KN) | Megengedett rögzítőnyomaték (NM) | Súly (kg) |
|---|---|---|---|---|
| CP40-40T | Kézi működés | 8 | 8 | 0.8 |
| CP60-63T | Kézi működés | 15 | 22 | 1.4 |
| CP80-80T | Kézi működés | 25 | 50 | 3.3 |

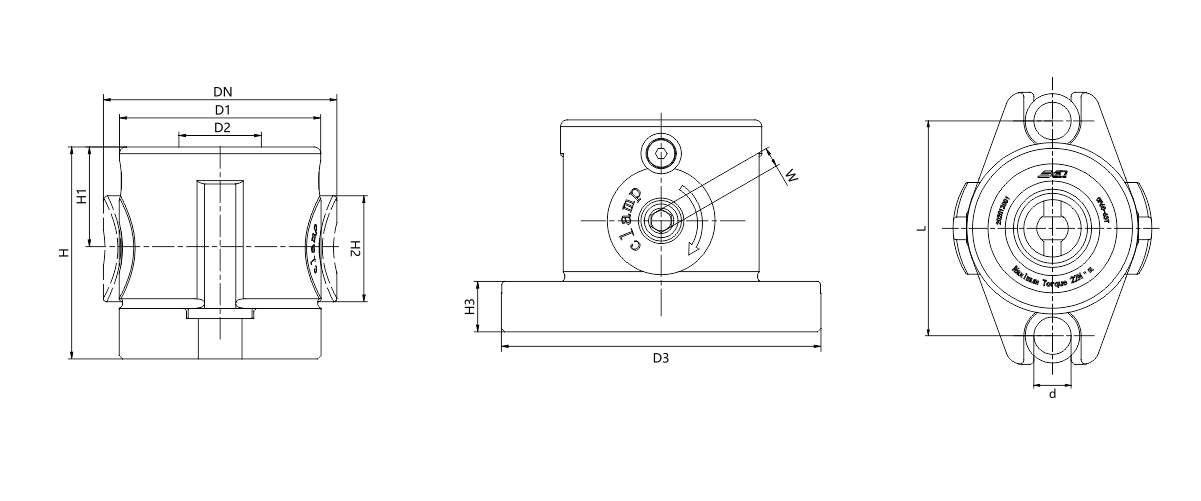

| Dimenziószám | DN | D1 | ØD2 | D3 | H (± 0,01) | H1 | H2 | H3 | L | d | W |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CP40-40T | 46 | 40 | 12 | 65 | 40 | 20 | 22 | 10 | 50 | 9 | 4 |
| CP60-63T | 69 | 60 | 18 | 95 | 63 | 30 | 32 | 15 | 75 | 13 | 6 |
| CP80-80T | 91 | 80 | 22 | 130 | 80 | 40 | 44 | 20 | 100 | 17 | 8 |
