Anyagja megkeményedett rozsdamentes acél. Kinyomozható és kézi működéssel rögzíthető.
Az ismétlődő pozicionálási pontosság ＜ 0,005 mm. Az egyetlen lokátor szorító ereje 8KN. Megengedett rögzítési nyomatéka 8nm.
Ez vonatkozik a formák megmunkálási és összeszerelőmezőire. Alkalmas a lokátor gyors üzemmódjának gyors beállítására.
Kinyomozható és kézi működéssel rögzíthető;
Ismétlődő pozicionálási pontosság ＜ 0,005 mm;
Ez vonatkozik a formák megmunkálási és összeszerelőmezőire;
Anyag: Keményített rozsdamentes acél;
Magas szorítóerővel rendelkezik;
Alkalmas a lokátor gyors üzemmódjának gyors beállítására.
| Dimenziószám | Feloldási módszer | Szorítóerő (KN) | Megengedett rögzítőnyomaték (NM) | Súly (kg) |
|---|---|---|---|---|
| CP40-80D | Kézi működés | 8 | 8 | 2 |
| CP60-125D | Kézi működés | 15 | 22 | 2.6 |
| CP80-160D | Kézi működés | 25 | 50 | 5.8 |

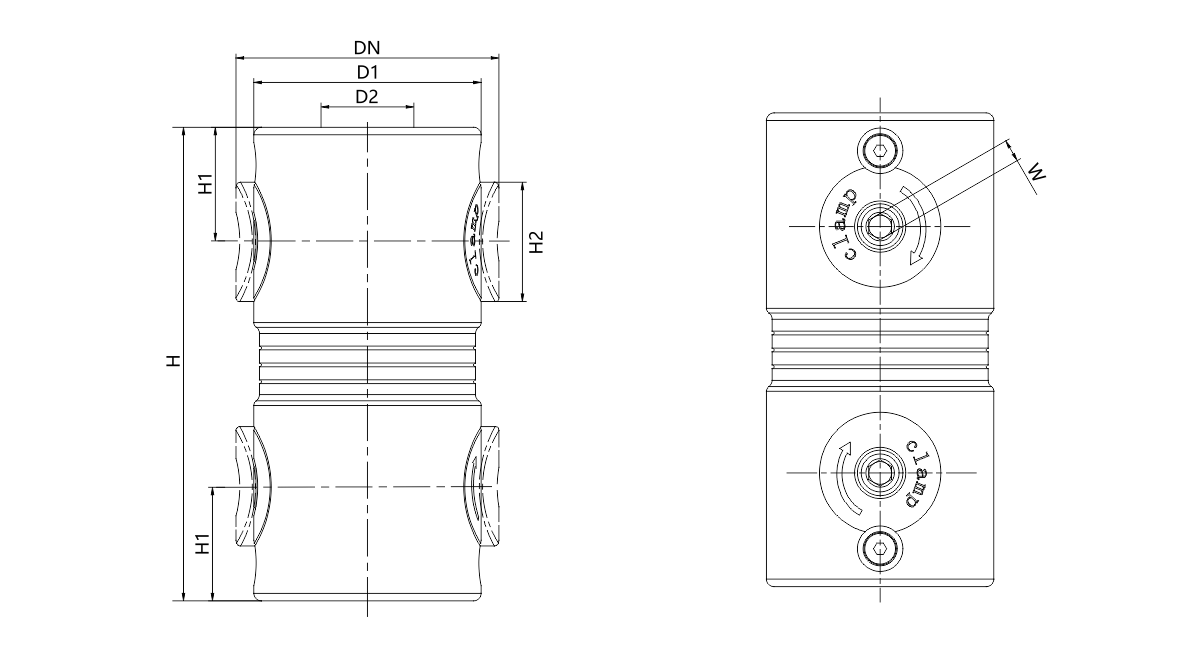

| Dimenziószám | DN | D1 | ØD2 | H (± 0,01) | H1 | H2 | W |
|---|---|---|---|---|---|---|---|
| CP40-80D | 46 | 40 | 12 | 80 | 20 | 22 | 4 |
| CP60-125D | 69 | 60 | 18 | 125 | 30 | 32 | 6 |
| CP80-160D | 91 | 80 | 22 | 160 | 40 | 44 | 8 |
Ha érdeklik termékeink, kérjük, vegye fel velünk a kapcsolatot
