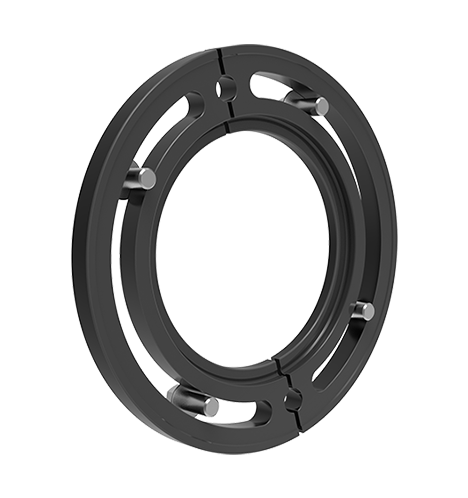

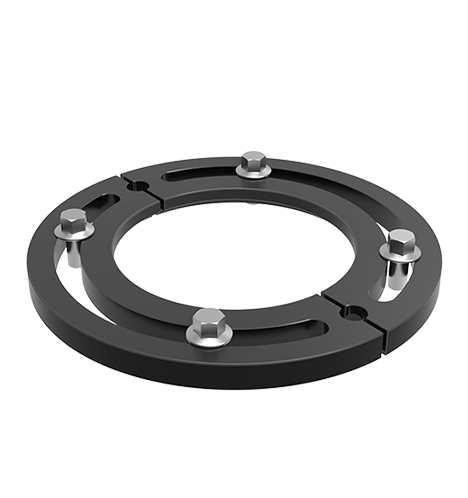

Rögzített karima, P20, QPQ sófürdő -nitrid felület.
Átmérő 198mm, vastagság 13,5 mm (csavarok nélkül).
Az asztalra szerelt Zero Point Positerer (LQTMS) felszerelésére használják a géptáblára.
Felhasználható a különböző T-lot méretű táblákhoz.
Rögzített karimákat használnak a Mesa típus (LQTMS) rögzítéséhez a géptáblán;
Alkalmas a táblázat különböző t-résméreteire.
| Megrendelési szám | Dimenziószám | ØD | ØDB | Ølk | ØL | M | H | Øe | Illő csavar |
|---|---|---|---|---|---|---|---|---|---|
| GDFL-5 | Q5 | 120 | 69.5 | 88 | 96.5 | 8.5 | 9 | 79.4 | M8 |
| GDFL-10 | Q10 | 170 | 100 | 127 | 167.5 | 10.5 | 11.5 | 113 | M10 |
| GDFL-20 | Q20 | 198 | 128 | 155 | 137.5 | 12.5 | 13.5 | 139 | M12 |
