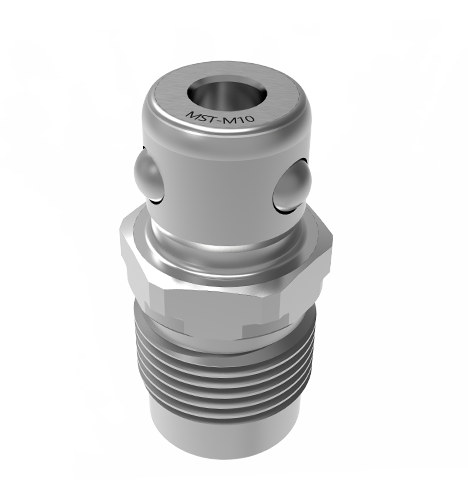

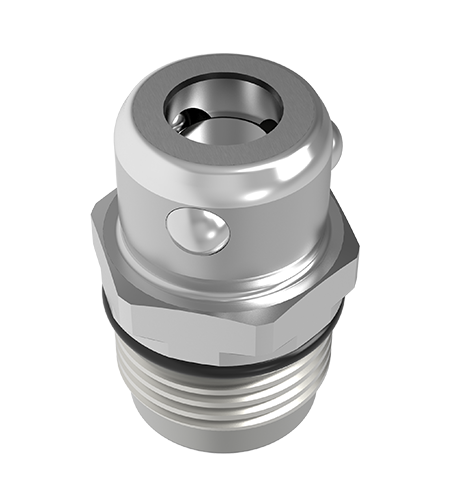

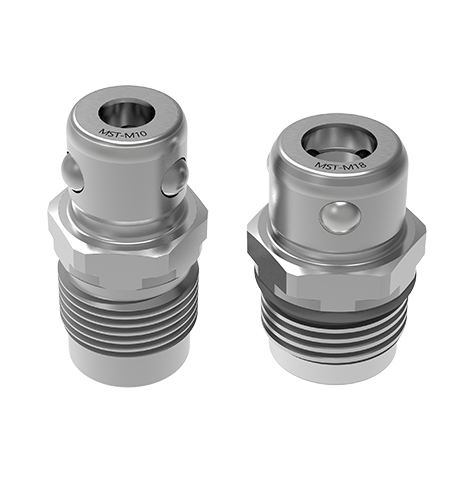

Mikrovagló rendszerek
- Pneumatikus megfogást használ
- Acélgolyó
- Retenciós erő: 70N
Termékparaméterek
Rajz
Adatok letöltése
Kapcsolódó kiegészítők

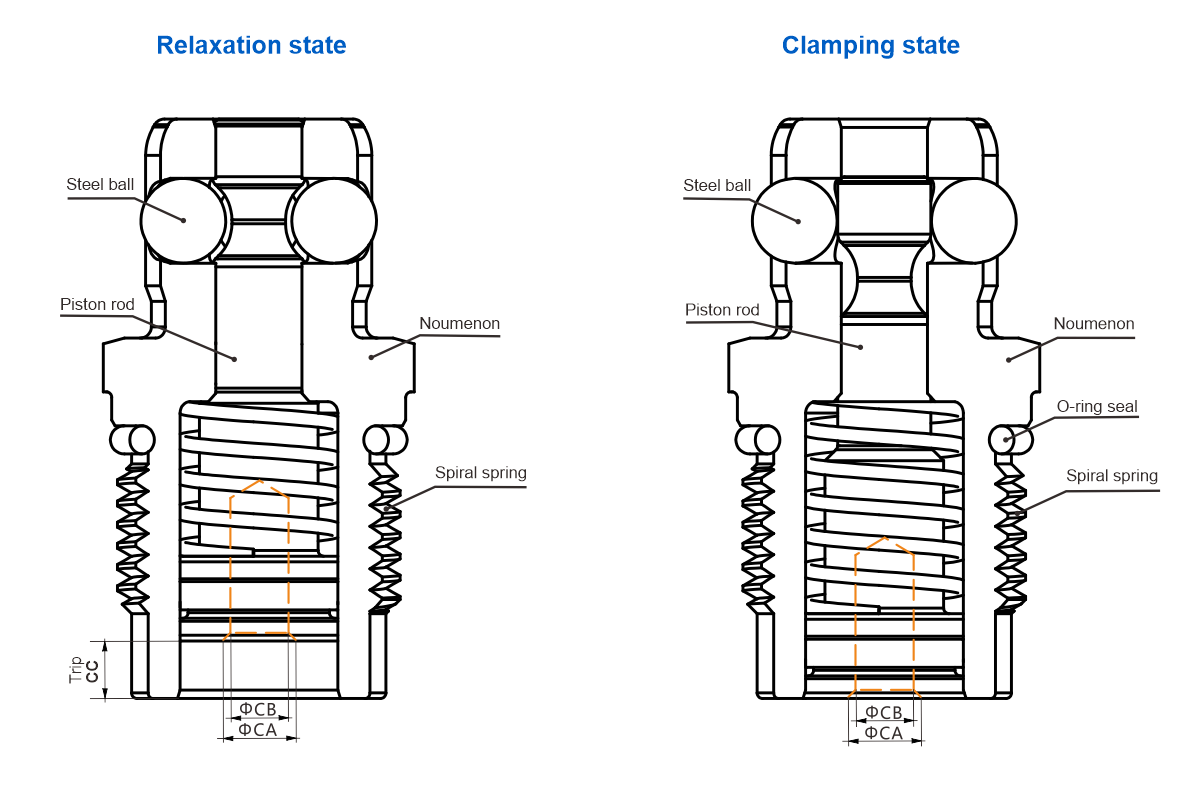

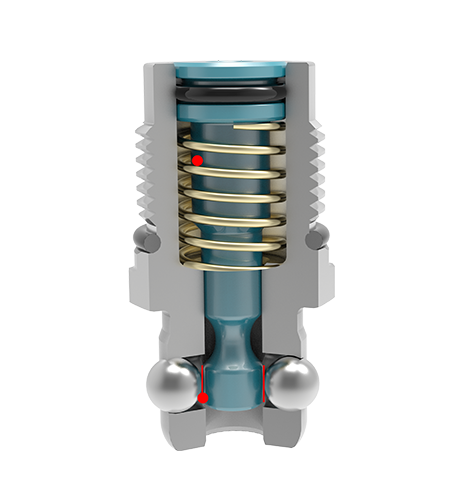

Pneumatikus megfogást használ, és acélgolyóval rendelkezik.
A nyaki mérete 8 mm, a retenciós erő 70N, ellenáll az 1MPa feszültségnek, a súly 8 g.
A mikro -megőrző könnyű, és kompakt kialakítású. Maximalizálhatja a ppacitást anélkül, hogy befolyásolná a robot átadási képességét.
A szokásos felhasználási hőmérsékleti tartomány 0 ℃ -70 ℃, a magas hőmérséklet-használati tartomány 0 ℃ -120 ℃.
Alkalmas az automatizálási robot átadására.
Pneumatikus megfogást használ;
A mikro -megőrző könnyű, és kompakt kialakítású. Maximalizálhatja a ppacitást anélkül, hogy befolyásolná a robot átadási képességét;
Acélgolyóval rendelkezik;
Alkalmas az automatizálási robot átadására.

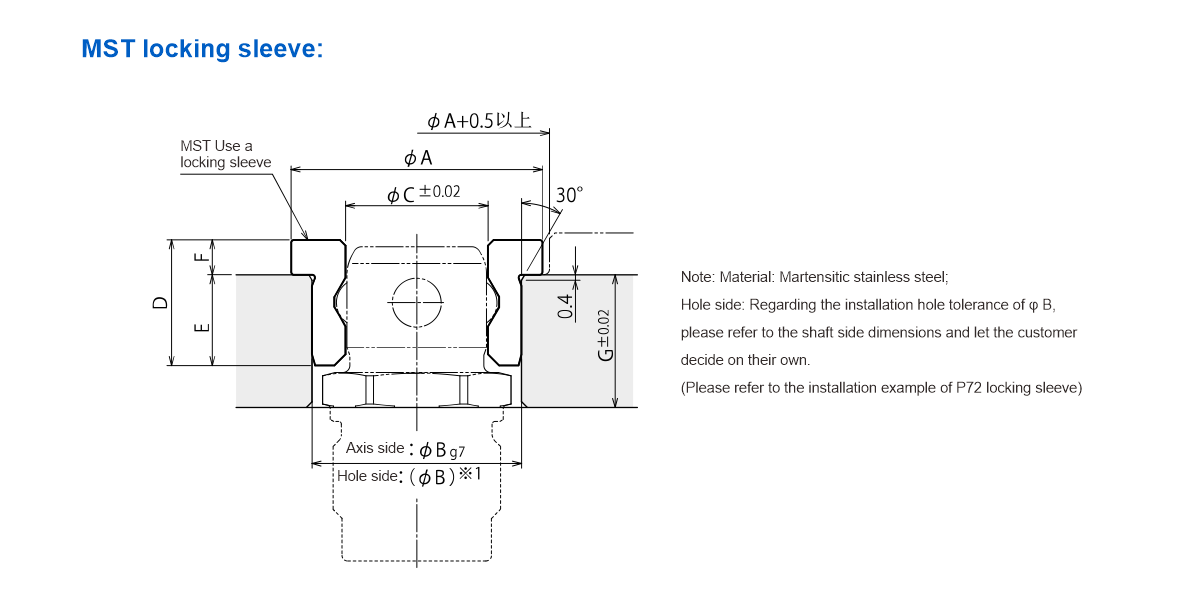

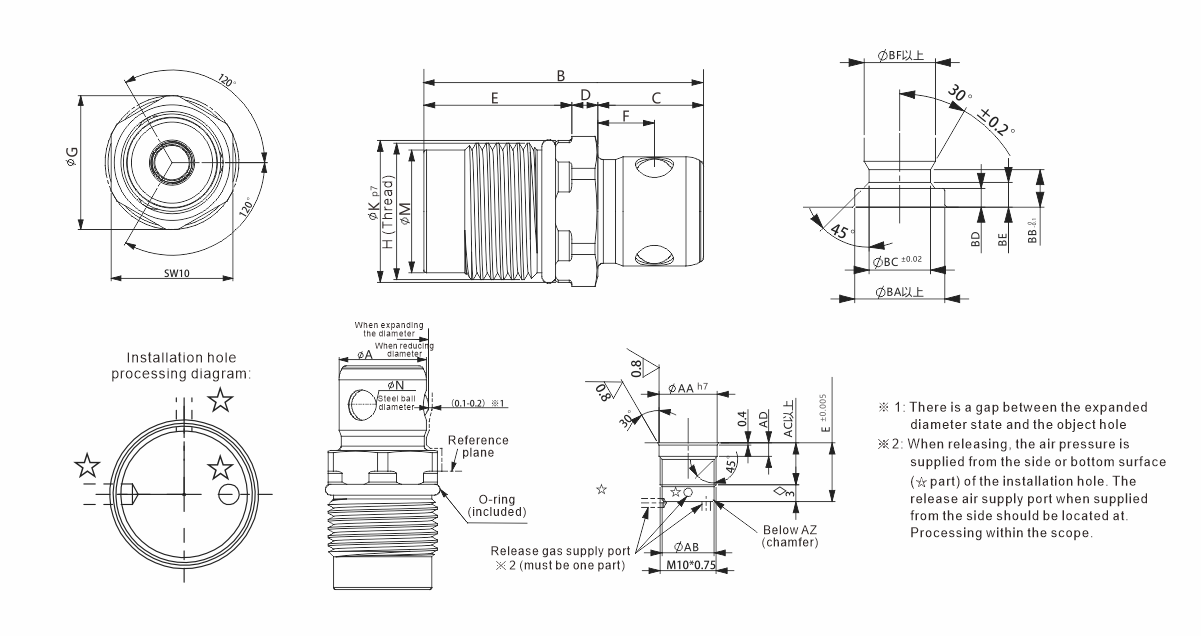

| Dimenziószám | Bővítő és csökkenti az átmérő méretét | B | C | D | E | F | G | H (névleges* hangmagasság) | K - | M | N | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bővítés | Csökkentés | |||||||||||
| MST-M10 | 8 0 -0.05 | 9.3 | 20.5 | 8 | 2 | 10.5 | 4.5 | 11 | M10*0,75 | 10.4 0.036 0.018 | 9 | 3 |
| MST-M12 | 10 0 -0.05 | 11.5 | 22.5 | 9 | 2.5 | 11 | 5 | 13.5 | M12*1 | 12.4 0.036 0.018 | 10.7 | 3.5 |
| MST-M14 | 12 0 -0.05 | 13.8 | 25 | 10 | 3 | 12 | 5.5 | 15.5 | M14*1 | 14.4 0.036 0.018 | 12.7 | 4 |
| MST-M18 | 16 0 -0.05 | 18.2 | 29.5 | 11.5 | 4 | 14 | 6.5 | 21.2 | M18*1.5 | 19.4 0.043 0.022 | 16.1 | 5 |

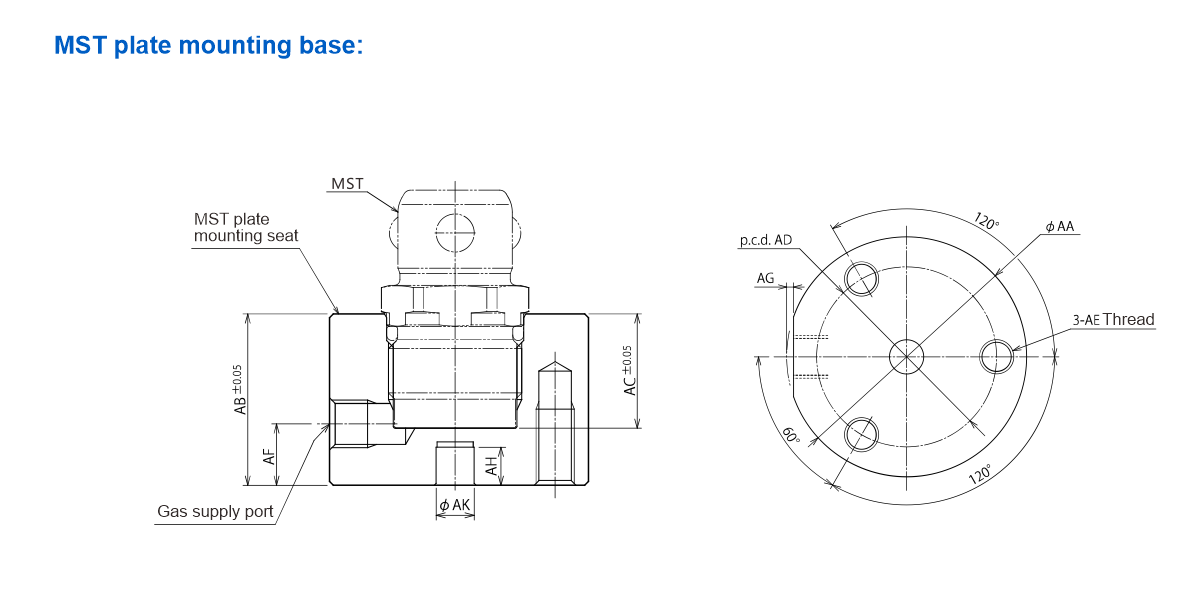

| Dimenziószám | AA | AB | AC | HIRDETÉS | AZ (Chamfer) | Ba | Bb | I.E | BD | Létezik | Bf |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MST-M10 | 10.4 0.018 0 | 9.3 0.07 -0.11 | 7.5 | 2.4 | 0.2 | 12 | 5 | 8.2 | 2.5 | 3.3 | 9.5 |
| MST-M12 | 12.4 0.021 0 | 11 0.15 -0.08 | 8 | 2.4 | 0.4 | 14.5 | 5.8 | 10.2 | 3 | 4.6 | 11.7 |
| MST-M14 | 14.4 0.018 0 | 13 0.15 -0.08 | 9 | 2.8 | 0.4 | 17 | 6.45 | 12.2 | 3.5 | 4.9 | 14.2 |
| MST-M18 | 19.4 0.021 0 | 16.5 0.17 -0.12 | 10.5 | 3.8 | 0.4 | 23 | 8 | 16.2 | 4.5 | 6.5 | 18.6 |
