A felület megszilárdítása.
Magassága 37,6 mm, a súly pedig 20 g.
Korlátozhatja az X irány és az Y irány szabadságfokozatát.

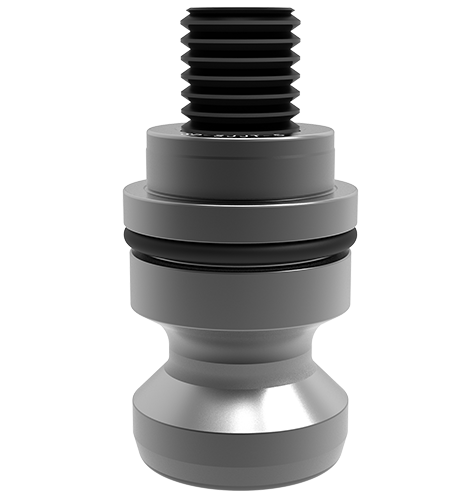

Ez az 52 mm -es kézi alaplemez speciális csapja
Pontossági követelménye magas. A felület megszilárdítása;
Ez az 52 mm -es kézi alaplemez speciális csapja.
Ez a pozicionáló csap korlátozhatja az X irány és az Y irány szabadságfokját;

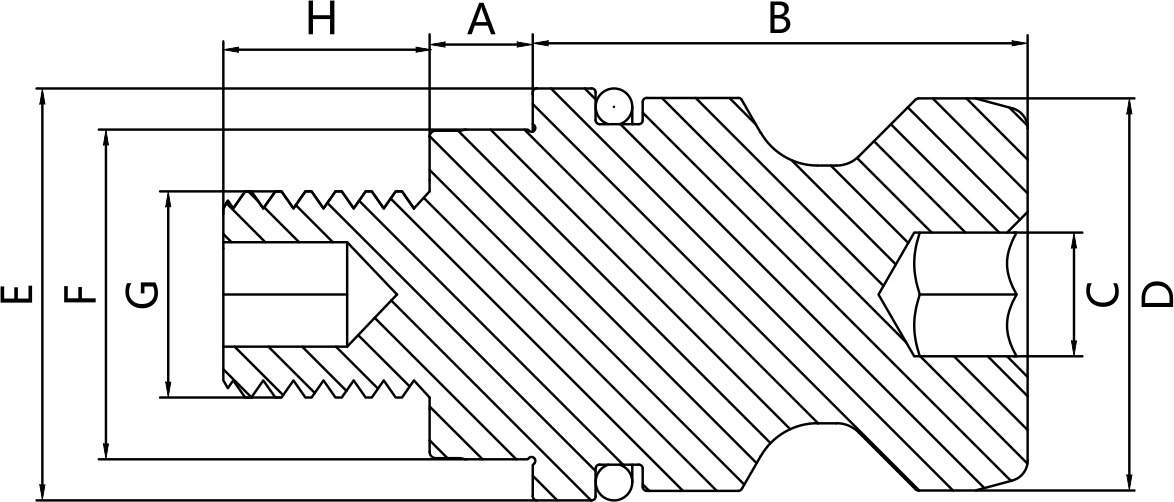

| Dimenziószám | Illeszkedő lokátor | A | B | C | D | E | F | G | H (H6) | Súly (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| SJJT-52 | 52 mm -es kézi alaplemez | 5 | 19.6 | SW6 | 15.2 | 16 | 12 | M8 | 13 | 0.028 |
| SJJT-96 | 96 mm -es kézi alaplemez | 5 | 24 | SW6 | 19 | 20 | 16 | M10 | 15 | 0.045 |
