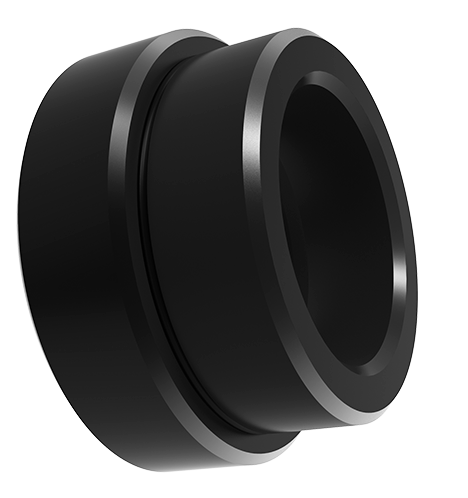

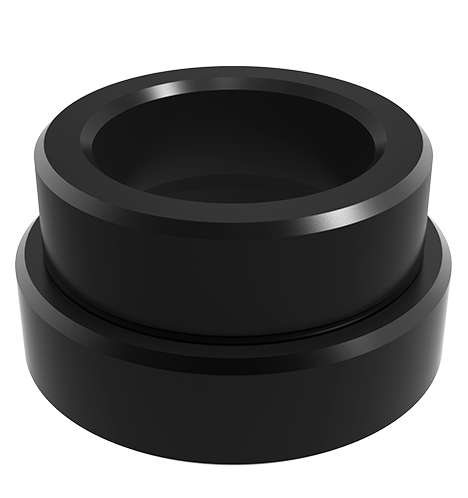

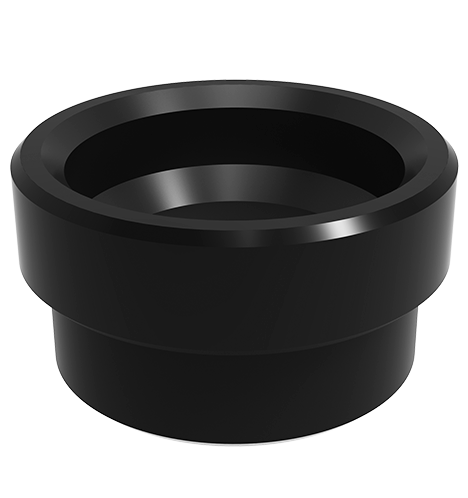

Magassága 12,1 mm, a súly 20 g. A teste le van oltott és edzett ferrosoferric oxidfilm.
Ismétlődő pozicionálási pontossága ＜ ± 0,013 mm.
Helyezze a pozicionáló hüvelyt a bilincs kapcsolótáblájába, együttműködve a golyózárral és az elfogadó hüvelyekkel.
P.S. Az ismétlődő pozicionálási pontosság a hüvely helyzetétől függ. Két első szintű pozicionáló hüvely használatakor, ha a két lyuk középpontja között a tolerancia tartományon belül van ± 0,005 mm, akkor az ismétlődő pozicionálási pontosság ± 0,013mm. -on belül tartható, ± 0,013mm.
Test: eloltott és edzett ferroszosz -oxid -film.
| Dimenziószám | ØD1 | ØD2 | ØD3 | ØD4 | H | H1 | Súly (g) |
|---|---|---|---|---|---|---|---|
| JT1629 | 22 | 16 | 20.65 | 18.6 | 12.1 | 7.24 | 20 |
| JT2032 | 28 | 20 | 24.77 | 32.2 | 17.1 | 8.4 | 50 |
| JT2540 | 35 | 25 | 30.35 | 40.2 | 21 | 10.3 | 80 |
| JT3048 | 42 | 30 | 36.2 | 48.2 | 21.8 | 10.7 | 125 |
| Dimenziószám | ØM | ON | A H kompozit H lemez vastagsága (minimum) | L1 |
|---|---|---|---|---|
| JT1629 | 22 | 29 | 20 | 7.24 |
| JT2032 | 28 | 33 | 25 | 8.74 |
| JT2540 | 35 | 41 | 25 | 10.54 |
| JT3048 | 42 | 49 | 30 | 10.95 |
